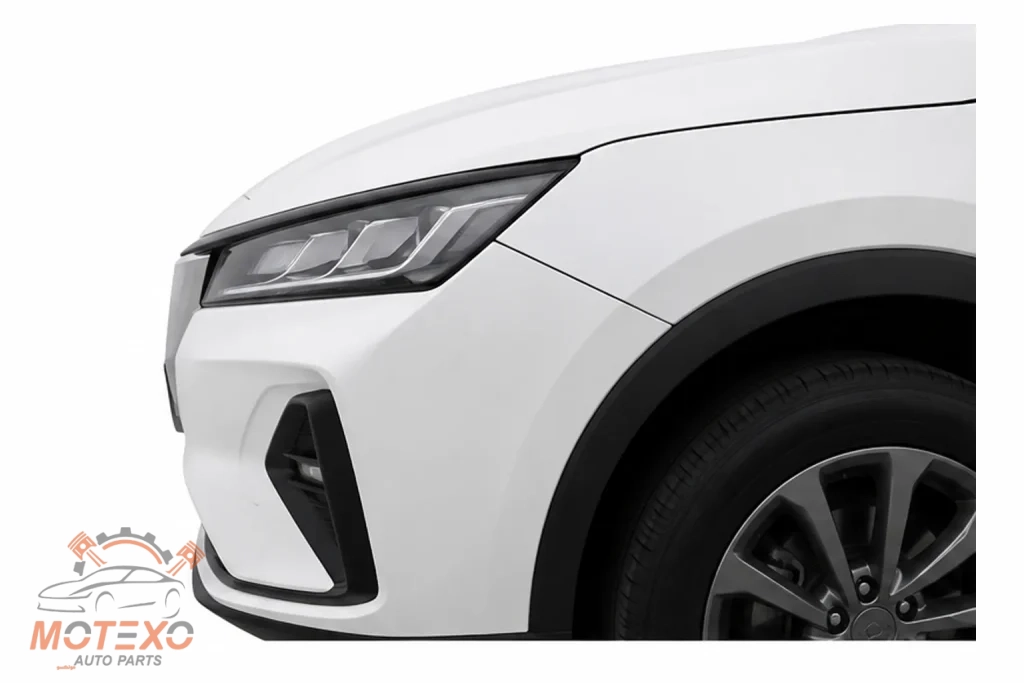

چرا فاصله سپر با گلگیر خودرو یکسان نیست؟ علتهای رایج ناهماهنگی درز سپر و راهنمای جامع رگلاژ
در مهندسی بدنه خودروهای مدرن، هماهنگی اتصالات و خطوط مونتاژ نقشی تعیینکننده در مباحث آیرودینامیک، عایقبندی صوتی و زیبایی بصری ایفا میکند. یکی از آزاردهندهترین چالشهای ظاهری پس از تصادفات ترافیکی، پارکهای ناموفق یا تعویض قطعات بدنه، عدم یکنواختی فاصله سپر و گلگیر است.
این ناهماهنگی در خطوط اتصال (Panel Gaps) نهتنها حس کهنگی و تصادفی بودن را القا میکند، بلکه نشانهای آشکار از آسیبهای پنهان ساختاری یا خطاهای تلرانسی در زیر پوسته سپر است. در این مقاله تخصصی از وبلاگ موتکسو یدک، به صورت ریشهای و بر پایه استانداردهای هندسی بدنه، دلایل بروز خطای فاصله سپر و گلگیر را واکاوی کرده و راهکارهای مهندسی رگلاژ آن را بررسی میکنیم.

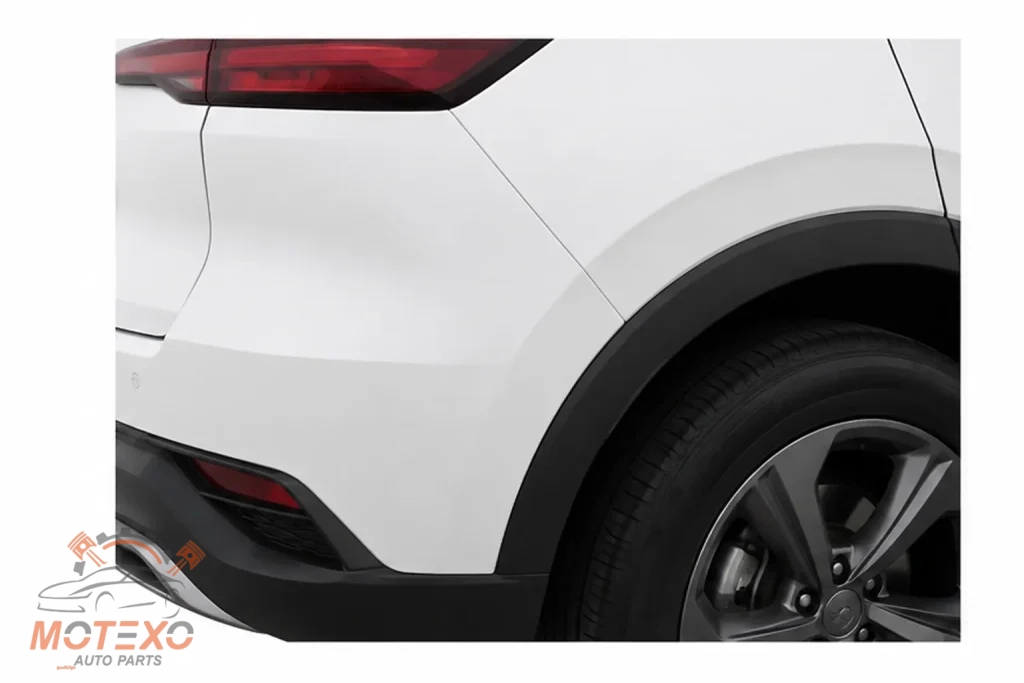

استاندارد مهندسی شکاف و همسطحی (Gap & Flush) در بدنه خودرو
در خطوط تولید و مونتاژ خودروسازان مدرن، بهویژه در خودروهای چینی نظیر خانواده چری، آریزو، تیگو، فیدلیتی و جک، شاخص کنترل کیفی ابعادی با استاندارد Gap & Flush ارزیابی میشود. درک دقیق این دو پارامتر، پایه و اساس تحلیل عیوب مونتاژی است:
- شکاف بدنه (Gap): فاصله اسمی میان لبه پلیمری پوسته سپر و لبه ورق فلزی گلگیر است. در خطوط تولید استاندارد، اندازه این فاصله بین ۲.۵ تا ۳.۵ میلیمتر با تلرانس مجاز حداکثر ±۰.۵ میلیمتر در کل مسیر خط اتصال تعریف میشود.
- همسطحی بدنه (Flush): میزان تراز بودن عمودی یا برآمدگی/فرورفتگی سطح سپر نسبت به گلگیر است. اختلاف تراز سطحی نباید از ۰.۵ تا ۰.۸ میلیمتر فراتر رود؛ در غیر این صورت، شکست نور در خط بدنه به چشم آمده و صدای زوزه باد در سرعتهای بالا ایجاد خواهد شد.
بررسی متالوژی و رفتار پلیمری: چرا اتصالات پلاستیک به فلز دچار اعوجاج میشوند؟
یکی از پیچیدهترین مباحث در مهندسی خودرو، اتصال دائمی قطعات پلیمری انعطافپذیر به قطعات فلزی صلب با ورق فرمگرفته است. درز سپر و گلگیر دقیقاً مرز تلاقی این دو دنیای متفاوت در علم مواد است:
۱. ضریب انبساط حرارتی خطی نامتقارن (CLTE Differential)
ورق فولادی یا آلومینیومی گلگیر دارای ضریب انبساط حرارتی پایینی است در حالی که پلیمر پلیپروپیلن پرایمردار (PP+EPDM) سپر دارای ضریب انبساطی بهمراتب بالاتر است.
در فصول گرم سال یا زیر تابش مستقیم آفتاب، پوسته پلاستیکی منبسط میشود. براکتهای فابریک دارای شیارهای شناور حرارتی هستند تا این انبساط را مهار کنند؛ اما قطعات غیراصل یا براکتهای صلب چسبکاریشده امکان جابجایی نداشته و دچار کمانش موضعی (Buckling) میشوند که به شکل برآمدگی درز جلوه میکند.
۲. پدیده خزش و تنشزدایی در پلیمرها (Polymer Creep Under Static Load)
اگر وزن سنگین مجموعه سپر، مه شکنها و رادارها به صورت یکنواخت روی دیاق و پایههای اصلی توزیع نشود، بار ناشی از جاذبه به زبانههای ظریف براکت جانبی منتقل میگردد. پلیمرها تحت تنش کششی مداوم دچار پدیده خزش شده و پس از چند ماه، فاصله درز به مرور زمان از بالا گشاد میشود.
نمودار جریان عیبیابی انحراف درز سپر و گلگیر
پیش از شروع به باز کردن قطعات، از درخت تصمیمگیری زیر برای شناسایی قطعه آسیبدیده استفاده کنید:
هشت علت اصلی و ریشهای ناهماهنگی فاصله سپر و گلگیر
تغییر وضعیت درز میان سپر و گلگیر صرفاً یک نقص موضعی در محل پیچها نیست، بلکه نتیجه برهم خوردن تعادل میان اجزای صلب و انعطافپذیر بدنه است. در ادامه به واکاوی عمیق این عوامل میپردازیم:
۱. شکستگی، خستگی پلیمری یا دفرمگی براکتهای نگهدارنده (Bumper Retainers)
براکت سپر، قطعهای واسط از جنس پلیمرهای مقاوم مهندسی نظیر پلیپروپیلن تقویتشده با الیاف (PP-GF30) یا پلیاکسیمتیلن (POM) است که روی لبه داخلی گلگیر پیچ شده و پوسته سپر از طریق خارهای کشویی روی آن قفل میشود.
- مکانیسم خرابی: در ضربات خفیف پارک دوبل، پوسته سپر به دلیل خاصیت الاستیک به عقب فشرده شده و دوباره به فرم اولیه بازمیگردد؛ اما خارهای نازک براکت زیر این بار تسلیم شده و دچار شکستگی مویی میشوند.
- اثر ظاهری: با خارج شدن لبه سپر از ریل نگهدارنده، لبه سپر به سمت پایین متمایل شده و درز سپر در بالای چرخ باز و در نزدیکی کاسه چراغ تنگ میشود.
۲. اعوجاج ابعادی و انقباض حرارتی در پوستههای افترمارکت متفرقه (Non-OEM)
کیفیت متریال پوسته سپر عاملی حیاتی در ثبات ابعادی است. پوستههای متفرقه فاقد افزودنیهای الاستومری نظیر EPDM، در مرحله خنککاری قالب تزریق دچار پدیدهای موسوم به انقباض نامتقارن (Differential Shrinkage) و تاببرداشتگی میشوند.
- این پوستهها دارای خطای انحنای ۲ تا ۵ میلیمتری در لبههای کناری هستند.
- در این حالت، حتی در صورت سالم بودن براکتها و بدنه، لبه پوسته روی ریل براکت نمینشیند و شکافی دائمی پدید میآید.
۳. دفرمگی تیرک فلزی دیاق (Reinforcement Bar) و پایههای جذب ضربه شاسی
در زیر پوسته سپر، تیرک صلب دیاق نصب شده که مستقیماً به جاذبهای ضربه (Crash Boxes) سرشاسی متصل است.
- در تصادفات شهری، دیاق فلزی ممکن است دچار خمش میلیمتری شود.
- از آنجا که براکتهای مرکزی و تکیهگاههای زیر چراغ روی همین تیرک مهار شدهاند، هرگونه انحراف زاویهای در دیاق، کل هندسه قرارگیری پوسته را به یک سمت متمایل میکند و باعث باز ماندن درز در یک سمت و فشرده شدن بیش از حد درز در سمت دیگر میشود.

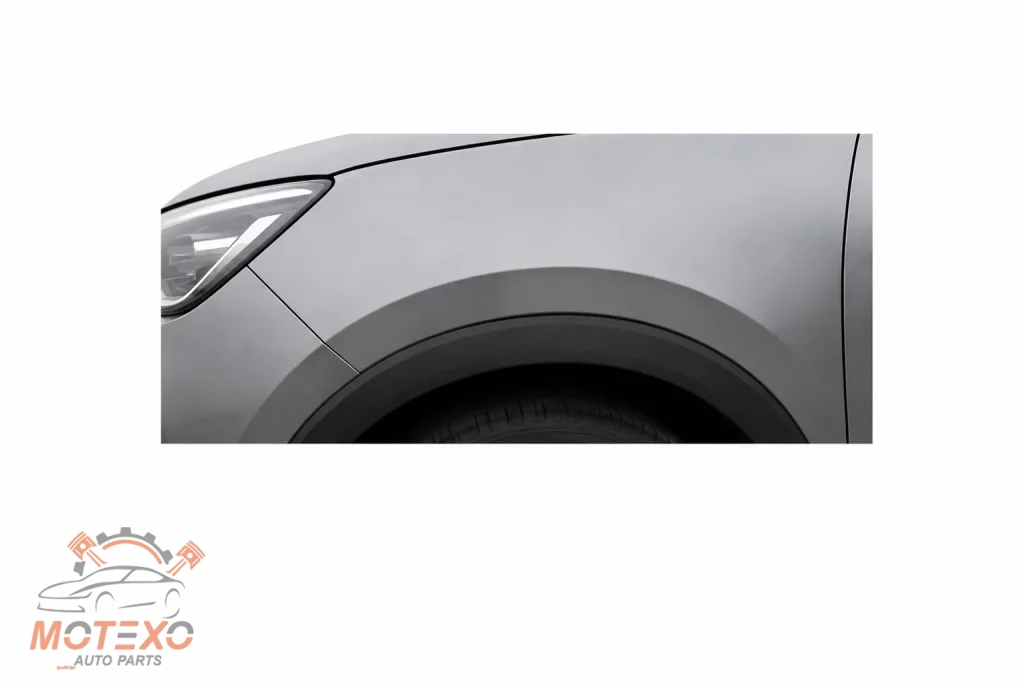

۴. تغییر زاویه و تابخوردگی لبه داخلی گلگیر فلزی (Fender Arch Flange)
براکت پلیمری سپر مستقیماً به لبه داخلی ورق گلگیر متصل میشود. در حوادثی که گلگیر از بغل دچار ضربه شده و صافکاری میشود:
- در صورتی که قوس لبه گلگیر با شابلون فابریک تراز نشده باشد، براکت با زاویه غلط نصب خواهد شد.
- نتیجه این زاویه انحرافی، پدید آمدن لبه تیز و عدم همسطحی (Flush Misalignment) میان سپر و گلگیر است.
۵. انباشت تنش حرارتی در اتاقهای رنگ و کورههای غیراستاندارد
پوستههای پلیمری سپر در زمان رنگآمیزی و پخت در کوره باید روی فیکسچرهای نگهدارنده استاندارد قرار گیرند. قرار گرفتن سپر در معرض دمای بالای ۷۰ درجه سانتیگراد بدون مهار فیزیکی، ساختار زنجیرههای پلیمری را شل کرده و باعث افتادگی گوشهها میشود که پس از خنک شدن پایدار میماند.
۶. کشش نامتعادل ناشی از اتصالات شلگیر و سینی زیر رادیاتور
شلگیر داخل گلگیر و فلاپ زیر موتور از پایین به پوسته سپر پیچ میشوند. اگر نصاب پیچهای شلگیر دفرمهشده را با اعمال فشار و کشش بیش از حد ببندد، گشتاور پیچها لبه پوسته را به سمت پایین کشیده و زبانههای براکت را به مرور زمان آزاد میکند.
۷. خوردگی و شل شدن خارهای فلزی و مهرههای تنظیمی (U-Nuts)
لرزشهای مداوم خودرو در دستاندازهای جادهای همراه با نفوذ گلولای به پشت گلگیر، مهرههای فلزی تنظیمی را دچار زنگزدگی و شلشدگی میکند. شل شدن این اتصالات وزن پوسته سپر را روی خارهای ضعیفتر انداخته و فاصله درز را به تدریج افزایش میدهد.
۸. عدم کالیبراسیون و انحراف شاسی اصلی در تصادفات زاویهدار (Diagonal Chassis Twist)
در برخوردهای زاویهدار جلو، حتی اگر سرشاسی به ظاهر سالم باشد، ممکن است دچار پیچش جزئی (Twist) شود. این اختلاف سطح نیمسانتیمتری در انتهای سرشاسی، در لبههای بیرونی گلگیر و سپر تا ۲ سانتیمتر انحراف زاویهای ایجاد میکند و مانع از مونتاژ همتراز خواهد شد.
جدول مقایسهای: ارزیابی نشانهها، ریشه فنی عیب و راهکار اصلاح
| نشانه ظاهری درز | روش عیبیابی در محل | ریشه فنی عیب | راهکار مهندسی و قطعه مورد نیاز |
|---|---|---|---|
| درز نزدیک چراغ باریک و سمت چرخ باز است | فشار دادن لبه سپر با دست به سمت بالا جهت بررسی لقی | شکستن خارهای انتهایی براکت پلیمری | تعویض براکت جانبی چپ یا راست با قطعه شرکتی |
| سپر از گلگیر بیرون زده و لبه تیز دارد | کشیدن دست از روی گلگیر به سمت سپر برای لمس ناهمواری | اعوجاج قالب پوسته سپر متفرقه یا دررفتگی خار | تعویض پوسته با نسخه اصلی OEM و جا انداختن صحیح |
| درز دو سمت قرینه نیست (یک سمت باز، یک سمت کیپ) | بررسی تقارن فاصله جلوپنجره با لبه کاپوت | انحراف دیاق فلزی یا دفرمگی پایههای سرشاسی | کشش و تنظیم شاسی و تعویض تیرک دیاق |
| کل سپر افتادگی دارد و درز سرتاسری باز است | بازرسی خارهای زیر چراغها و مهار سینی | شل شدن پیچهای دیاق و کشش شلگیر زیرین | رگلاژ اتصالات مرکزی و تعویض خارهای مستهلک |
| سپر به گلگیر چسبیده و رنگ لبه پریده است | بررسی فاصله با فیلر ضخامتسنج | دفرمگی لبه گلگیر به سمت داخل در اثر ضربه | صافکاری لبه گلگیر و فیلرگیری ۳ میلیمتری |
| درز در سرما بسته و در گرما برآمده میشود | اندازهگیری در دمای ۱۰ و ۳۵ درجه سانتیگراد | استفاده از سپر فاقد پایداری حرارتی (بیکیفیت) | تعویض با پوسته حاوی مستربچ استاندارد EPDM |
تحلیل ابعادی و نقاط بحرانی در خودروهای پرطرفدار چینی
خودروهای چینی به دلیل استفاده از زبان طراحی آیرودینامیک و جلوپنجرههای یکپارچه بزرگ (Large Radiator Grilles)، وابستگی شدیدی به سلامت براکتهای کناری دارند:
خانواده چری، امویام و فونیکس (Tiggo & Arrizo):
- آریزو ۵ و آریزو ۶ پرو: براکت سپر در زیر لبه چراغ دارای ۳ خار سوزنی ظریف است. در این خودروها، هرگونه دمونتاژ نادرست چراغ باعث کنده شدن پایهها و ایجاد شکاف تا ۵ میلیمتر در زیر راهنما میشود.
- تیگو ۷ پرو و تیگو ۸ پرومکس: به علت وزن بالای پوسته به دلیل تعبیه سنسورهای رادار موج میلیمتری (Millimeter-wave Radar) و دوربین ۳۶۰ درجه، دیاق دارای تکیهگاههای فیبرکربنی-پلیمری است که در صورت تصادف باید با نمونه فابریک تعویض شود.
- امویام X22 پرو و X33 کراس: فلاپهای پلاستیکی مشکی روی هلال گلگیر (Fender Flares) به صورت مستقیم با سپر تداخل دارند. انحراف درز سپر بلافاصله خط هلال گلگیر را قطع میکند.
محصولات کرمان موتور (JAC & KMC):
- جک S5 و KMC K7: دیاق فلزی سنگین این خودروها با پیچهای رگلاژ عمودی مجهز شده است. در صورت تنظیم نبودن این پیچها، سپر به سمت پایین کشیده شده و درز بالای گلگیر بیش از اندازه باز میشود.
- پیکاپ KMC T8: به دلیل فشارهای آفرودی و لرزشهای اکسل صلب جلو، اتصالات براکت نیازمند آچارکشی دورهای با گشتاور مشخص (Torque Spec) هستند.
دستورالعمل گامبهگام رگلاژ و تنظیم فاصله سپر و گلگیر
جهت اصلاح اصولی شکاف و رسیدن به تلرانس استاندارد، مراحل زیر را مطابق با استانداردهای تعمیرگاهی انجام دهید:
ابزارهای تخصصی مورد نیاز:
- ست آچار بکس و جغجغه سایز ۸، ۱۰ و ۱۲ میلیمتر
- آچار ستارهای (Torx T20 و T25)
- ابزار پلاستیکی جداسازی خارهای تریم بدنه (Trim Removal Tool)
- گیج فیلر پلاستیکی با ضخامت ۲.۵ و ۳ میلیمتر
- متر دیجیتال یا کولیس پایهدار ورنیه
شرح تفصیلی مراحل اجرایی:
گام اول: آزادسازی تنشهای تحتانی
فرمان را تا انتها به یک سمت بچرخانید تا فضای کافی برای دسترسی به محفظه چرخ فراهم شود. تمام خارهای آمپولی شلگیر، پیچهای زیرین سینی رادیاتور و اتصالات فلاپ زیر سپر را باز کنید تا هرگونه کشش مکانیکی از روی پوسته برداشته شود.
گام دوم: بازرسی دقیق وضعیت براکتها و ریلها
با استفاده از ابزار تریم پلاستیکی، لبه سپر را به آرامی به سمت بیرون بکشید تا زبانه براکت آزاد شود. وضعیت خارهای پلاستیکی و پایههای نشیمنگاه را بررسی کنید. هرگونه شکستگی، تغییر رنگ پلیمر به سفید یا ترکهای مویی نشاندهنده لزوم تعویض کامل براکت است.
گام سوم: تراز نمودن دیاق و براکتهای زیر چراغ
پیش از بستن سپر، فاصله نوک دیاق چپ و راست تا دیواره آتش (Firewall) را با متر اندازهگیری کنید تا از تقارن شاسی مطمئن شوید. سپس براکتهای زیر چراغ را رگلاژ کنید تا تکیهگاه میانی سپر در ارتفاع استاندارد قرار گیرد.
گام چهارم: تنظیم موقعیت براکت روی گلگیر
پیچهای اتصال براکت به لبه گلگیر را نیمدور شل کنید. از شیارهای تنظیمی لوبیایی (Slotted Holes) موجود در براکت برای تراز کردن ارتفاع آن با لبه هلال گلگیر استفاده کرده و سپس پیچها را با گشتاور استاندارد محکم کنید.
گام پنجم: مونتاژ و فیلرگیری نهایی
فیلر ۳ میلیمتری را در درز میان سپر و گلگیر قرار دهید. لبه پوسته سپر را با فشار یکنواخت کف دست به سمت داخل هدایت کنید تا صدای چفت شدن خارها (Click) شنیده شود. پس از اطمینان از تقارن درز و همسطحی قطعات، پیچهای زیرین شلگیر را بدون وارد کردن کشش به پوسته ببندید.
اشتباهات متداول در صافکاری و نقاشی که مانع از جفت شدن درز میشوند
بسیاری از مالکان پس از صافکاری و نقاشی خودرو با مشکل درزهای نامتقارن مواجه میشوند. این خطاها ناشی از عدم رعایت اصول مهندسی بدنه است:
- پر کردن شکاف با بتونه سنگی بهجای کشش گلگیر: بتونه سنگی انعطافپذیر نیست و با کوچکترین ارتعاش ترک میخورد.
- سوراخکاری غیرفابریک روی لبه گلگیر: سوراخکاری جدید لایههای گالوانیزه را از بین برده و باعث زنگزدگی زودهنگام لبه چرخ میشود.
- گرم کردن موضعی با سشوار صنعتی بدون فیکسچر: سشوار صنعتی پیوندهای الاستومری پلاستیک را تخریب کرده و ساختار پلیمر را به شکل غیرقابل برگشت دفرمه میکند.
- استفاده نکردن از خارهای فابریک فشاری: به کار بردن خارهای متفرقه ضخیم باعث فشار نامتقارن بر ریل براکت میشود.
تبعات منفی نادیده گرفتن عدم تطابق درز سپر با بدنه
عدم رگلاژ بهموقع فاصله سپر و گلگیر صرفاً یک نقص ظاهری نیست، بلکه تبعات فنی متعددی به همراه دارد:
- آسیب به رنگ و آغاز پوسیدگی ورق گلگیر: لرزش مداوم لبه پلاستیکی سپر روی لبه فلزی گلگیر، لایه آستر و رنگ اپوکسی را میساید و ورق فلزی را در معرض زنگزدگی قرار میدهد.
- اختلال در عملکرد سنسورهای رادار پارک و ADAS: انحراف زاویهای پوسته سپر، جهت پرتاب امواج رادارهای نقطه کور (BSD) و سنسورهای اولتراسونیک را تغییر داده و سیستم ایمنی خودرو را با خطای کاذب مواجه میکند.
- نفوذ رطوبت و گردوغبار به یونیتهای الکترونیکی: باز ماندن درز به آب باران و آلودگی اجازه میدهد مستقیماً روی سوکتهای چراغ جلو، ماژولهای الکترونیکی و موتور تنظیم چراغ بریزند.
- افت شدید قیمت خودرو در کارشناسی بدنه: کارشناسان خودرو اولین موردی را که بررسی میکنند تقارن درز سپر و گلگیر است؛ هرگونه ناهماهنگی نشانه تصادف شدید تلقی شده و از ارزش بازاری خودرو میکاهد.
راهنمای خرید قطعات اصلی بدنه؛ تضمین درز فابریک کارخانه
مهمترین عامل در دستیابی به خطوط بدنه بدون نقص پس از تصادفات، استفاده از قطعات بدنه باکیفیت و استاندارد است. حتی مجربترین تکنسینها نیز با پوستههای دفرمه یا براکتهای غیراصل قادر به تنظیم دقیق خط درز نخواهند بود.
فروشگاه تخصصی موتکسو یدک (Motexo Yadak)، به عنوان مرجع تامین و توزیع تخصصی قطعات یدکی خودروهای چینی در ایران، مجموعهای کامل از قطعات بدنه شامل:
- انواع پوستههای سپر جلو و عقب (خام با پرایمر شرکتی و رنگ کورهای استاندارد)
- انواع براکتهای نگهدارنده جانبی و سنترال با متریال تقویتشده پلیمری
- تیرکهای دیاق فلزی و جاذبهای ضربه سرشاسی
- فلاپها، دیفیوزرها، شلگیرها و خارهای فابریک
را برای مدلهای مختلف برندهای مدیران خودرو (چری، آریزو، تیگو، امویام، فونیکس)، کرمان موتور (جک، KMC) و سایر خودروهای چینی با تضمین تطابق پارتنامبر و شماره شاسی (VIN) عرضه میکند.
توصیه تخصصی: جهت جلوگیری از هرگونه ناهماهنگی در مونتاژ، پیش از سفارش قطعات بدنه، [برای استعلام قیمت و مشاهده انواع متعلقات سپر به وبسایت موتکسو یدک] مراجعه فرمایید یا با کارشناسان فنی مجموعه تماس بگیرید.
جمعبندی
ناهماهنگی فاصله سپر و گلگیر پیامی روشن از وجود نقص در زنجیره اتصالات پنهان بدنه است. با درک اصول تلرانس مهندسی Gap & Flush، بررسی دقیق براکتهای پلیمری، اطمینان از سلامت دیاق و شاسی و در نهایت بهرهگیری از قطعات استاندارد شرکتی، میتوان وضعیت مونتاژ بدنه خودرو را دقیقاً به شرایط اولیه کارخانهای بازگرداند. استفاده از قطعات اصیل و متناسب با شماره شاسی، تضمینکننده ایمنی، آیرودینامیک و حفظ زیبایی پایدار خودروی شماست.
سوالات متداول (FAQ)
۱. آیا میتوان باز شدن فاصله سپر و گلگیر را بدون تعویض قطعه و صرفاً با چسبکاری برطرف کرد؟
خیر. استفاده از چسبهای دوقلو یا پلیاورتان برای نگهداشتن سپر نهتنها اتصالی موقت است و در اولین دستانداز کنده میشود، بلکه در زمان دمونتاژ بعدی باعث آسیب شدید به رنگ گلگیر و پوسته سپر خواهد شد. تنها راهکار پایدار، تعویض براکت شکسته است.
۲. فاصله استاندارد کارخانهای بین سپر و گلگیر چقدر است؟
در اکثر خودروهای سواری و کراساوور، شکاف استاندارد (Gap) بین ۲.۵ تا ۳.۵ میلیمتر با تلرانس یکنواخت در تمام طول شیار و اختلاف تراز سطحی (Flush) زیر ۰.۸ میلیمتر است.
۳. چرا بعد از تعویض پوسته سپر با نمونه نو، لبهها روی گلگیر جفت نمیشوند؟
این مشکل معمولاً ناشی از خرید پوستههای سپر افترمارکت متفرقه و غیراصل است که به دلیل خطای قالبگیری و انقباض حرارتی، ابعاد استانداردی ندارند. همچنین شکستگی یا دفرمگی براکتهای قدیمی روی گلگیر میتواند عامل دیگر باشد.
۴. آیا استفاده از پیچ خودکار برای سفت کردن لبه سپر به گلگیر از نظر فنی تایید میشود؟
به هیچ وجه. پیچ خودکار پوشش محافظ ضدزنگ ورق گلگیر را تخریب کرده و باعث پوسیدگی میشود. علاوه بر این، خاصیت ضربهپذیری پلاستیک را از بین برده و در برخوردهای بعدی موجب پاره شدن گوشه پوسته سپر میگردد.
۵. آیا براکتهای سپر چپ و راست با یکدیگر تفاوت دارند؟
بله. براکتهای سپر به صورت کاملاً متقارن و اختصاصی برای انحنای گلگیر همان سمت طراحی شدهاند و هرکدام پارتنامبر مجزای چپ (LH) و راست (RH) دارند.
۶. چگونه میتوان از تطابق دقیق ابعادی قطعات سپر خودروهای چینی پیش از خرید اطمینان حاصل کرد؟
بهترین شیوه، تهیه قطعات بر اساس شماره شاسی (VIN) از مراکز تخصصی مانند موتکسو یدک است تا قطعه استاندارد خط تولید با بالاترین دقت ابعادی در اختیارتان قرار گیرد.
