طبق راست و چپ را چطور درست تشخیص دهیم؟

راهنمای تشخیص سمت قطعه خودرو

در سیستم تعلیق خودرو، طبق یکی از قطعات مهم برای اتصال مجموعه چرخ به شاسی و کنترل حرکت چرخ در جهات مختلف است. این قطعه به دلیل نقش مهمی که در هندسه سیستم تعلیق دارد، در بسیاری از خودروها به‌صورت اختصاصی برای سمت راست یا چپ طراحی می‌شود.

یکی از پرسش‌های رایج هنگام خرید قطعات جلوبندی این است که طبق راست و چپ را چطور درست تشخیص دهیم؟ تشخیص اشتباه سمت طبق می‌تواند باعث شود قطعه خریداری‌شده قابل نصب نباشد یا حتی هندسه صحیح سیستم تعلیق را تغییر دهد.

در این راهنما، روش‌های کاربردی تشخیص طبق راست و چپ، تفاوت قطعات دو سمت، نقش شماره فنی و نکات مهم خرید طبق خودروهای چینی را بررسی می‌کنیم.

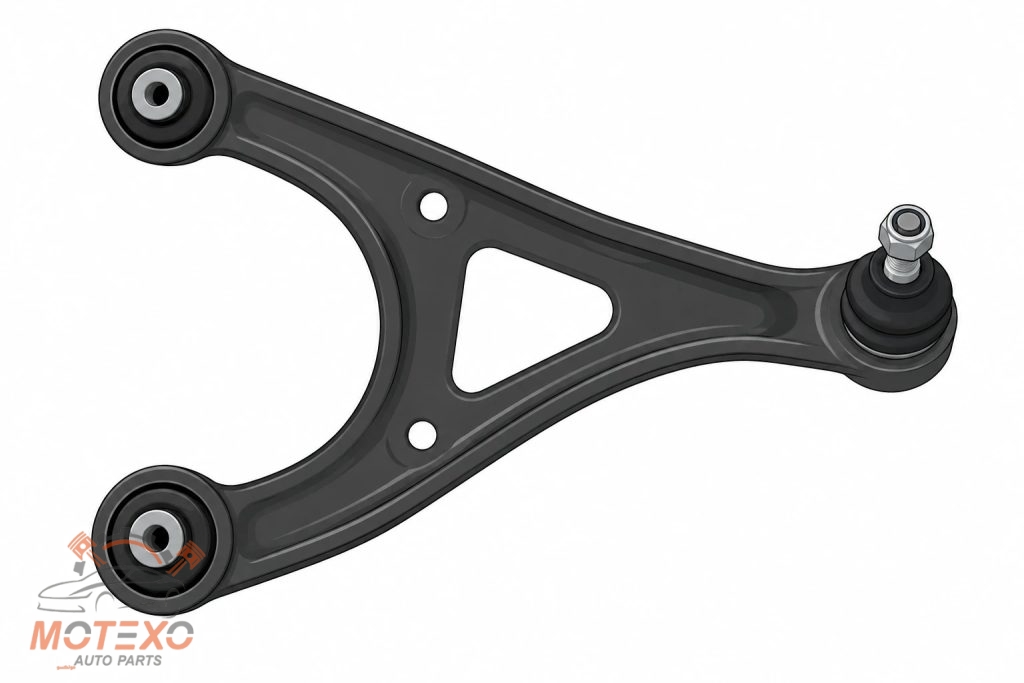

طبق خودرو چیست و چه وظیفه‌ای دارد؟

طبق یا Control Arm یکی از اجزای اصلی سیستم تعلیق است که چرخ و مجموعه تعلیق را به شاسی یا ساب‌فریم خودرو متصل می‌کند. این قطعه اجازه می‌دهد چرخ در مسیر کنترل‌شده‌ای نسبت به بدنه حرکت کند.

طبق معمولاً از طریق بوش‌ها به بدنه یا ساب‌فریم متصل می‌شود و در بخش دیگر به کمک سیبک با سگدست یا مجموعه چرخ ارتباط دارد. این ساختار باعث می‌شود حرکت عمودی چرخ هنگام عبور از ناهمواری‌ها کنترل شود.

در خودروهای مختلف ممکن است یک یا چند طبق در محور جلو وجود داشته باشد. طراحی دقیق آن به نوع سیستم تعلیق، هندسه محور و ساختار خودرو بستگی دارد.

وظایف اصلی طبق عبارت‌اند از:

• اتصال کنترل‌شده مجموعه چرخ به شاسی
• حفظ هندسه صحیح سیستم تعلیق
• کنترل حرکت چرخ در مسیر طراحی‌شده
• انتقال بخشی از نیروهای واردشده از چرخ به شاسی
• کمک به حفظ زوایای صحیح چرخ
• همکاری با بوش و سیبک در عملکرد سیستم تعلیق

به همین دلیل، طبق صرفاً یک قطعه فلزی ساده نیست و شکل، طول، زاویه و محل اتصالات آن اهمیت فنی زیادی دارد.

منظور از طبق راست و طبق چپ چیست؟

وقتی در بازار قطعات خودرو از طبق راست و طبق چپ صحبت می‌شود، منظور سمت نصب قطعه روی خودرو است.

قاعده استاندارد این است که راست و چپ خودرو از دید راننده و در جهت حرکت رو به جلو مشخص می‌شود. بنابراین اگر داخل خودرو نشسته باشید و به سمت جلوی خودرو نگاه کنید:

• سمت دست راست شما = سمت راست خودرو
• سمت دست چپ شما = سمت چپ خودرو

این تعریف با نگاه کردن به خودرو از روبه‌رو متفاوت به نظر می‌رسد. به همین دلیل یکی از رایج‌ترین خطاها این است که فروشنده یا خریدار، سمت قطعه را بر اساس دید خود هنگام ایستادن جلوی خودرو تعیین کند.

یک مثال ساده برای تشخیص سمت

فرض کنید روبه‌روی خودرو ایستاده‌اید و خودرو به سمت شما قرار دارد. در این حالت، سمت راست خودرو از دید شما در سمت چپ تصویر قرار می‌گیرد.

اما در خرید قطعات، معیار سمت خودرو از دید راننده در جهت حرکت خودرو است، نه سمت چپ و راست فردی که مقابل خودرو ایستاده است.

این نکته ساده می‌تواند از یک اشتباه رایج هنگام سفارش طبق جلوگیری کند.

طبق راست و چپ را چطور درست تشخیص دهیم؟

برای تشخیص دقیق، بهتر است تنها به یک روش اکتفا نکنید. تطبیق چند نشانه، احتمال خطا را به حداقل می‌رساند.

روش اول: تشخیص سمت از داخل خودرو

ساده‌ترین روش این است که روی صندلی راننده بنشینید و به سمت جلوی خودرو نگاه کنید.

در این وضعیت:

این روش برای زمانی مناسب است که قطعه روی خودرو نصب شده و می‌خواهید سمت آن را مشخص کنید.

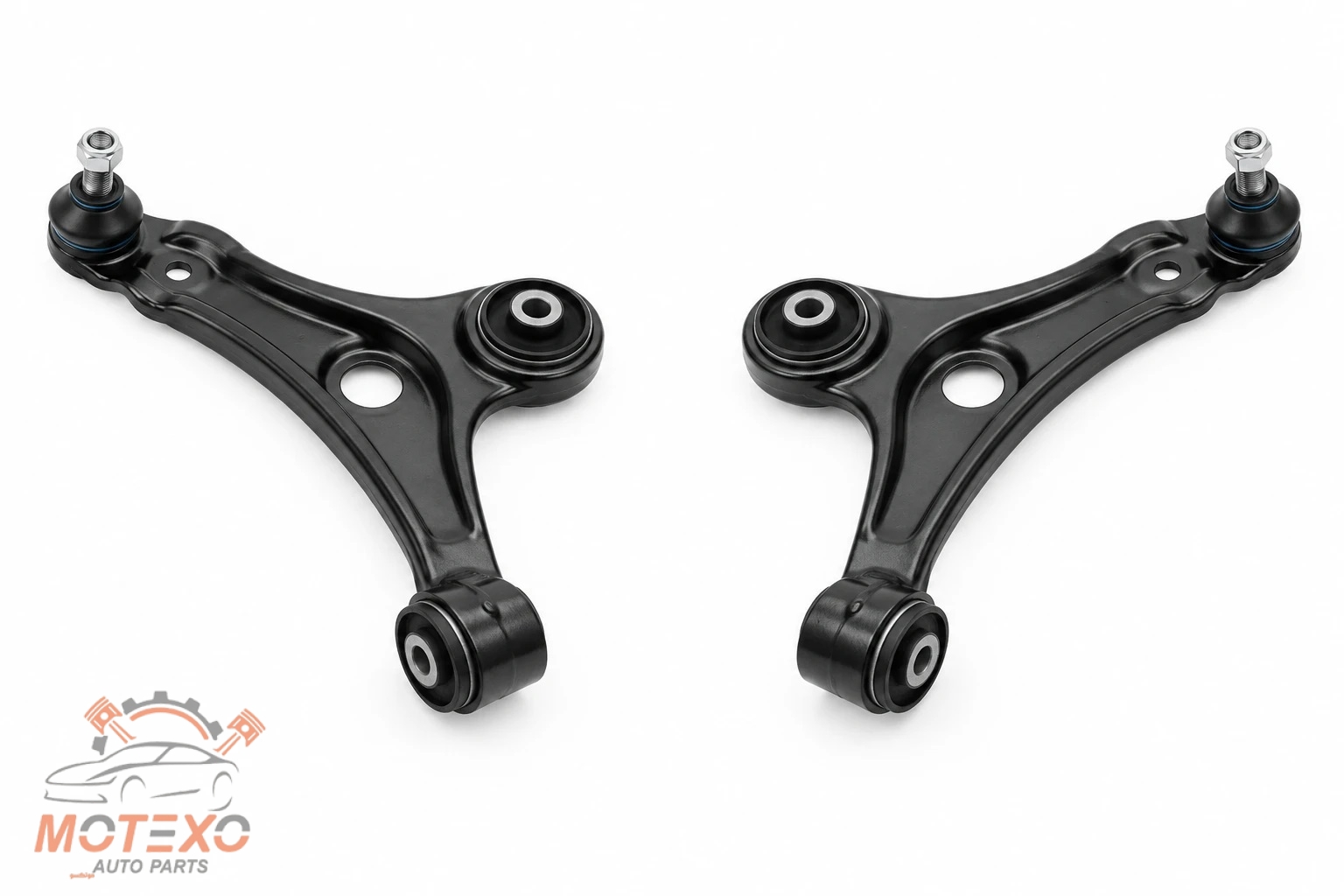

روش دوم: بررسی شکل و انحنای طبق

در بسیاری از خودروها، طبق چپ و راست به‌صورت آینه‌ای طراحی شده‌اند. یعنی شکل کلی آن‌ها شبیه یکدیگر است، اما جهت انحنا، محل بوش یا موقعیت سیبک می‌تواند متفاوت باشد.

بنابراین هنگام مقایسه دو قطعه، موارد زیر را بررسی کنید:

• شکل کلی بازو
• جهت خمیدگی
• محل قرارگیری بوش بزرگ
• محل بوش کوچک
• موقعیت سیبک
• زاویه محل اتصال
• شکل سوراخ‌های نصب

گاهی یک قطعه در نگاه اول شبیه نمونه سمت مقابل است، اما محل دقیق اتصالات نشان می‌دهد که برای سمت دیگری طراحی شده است.

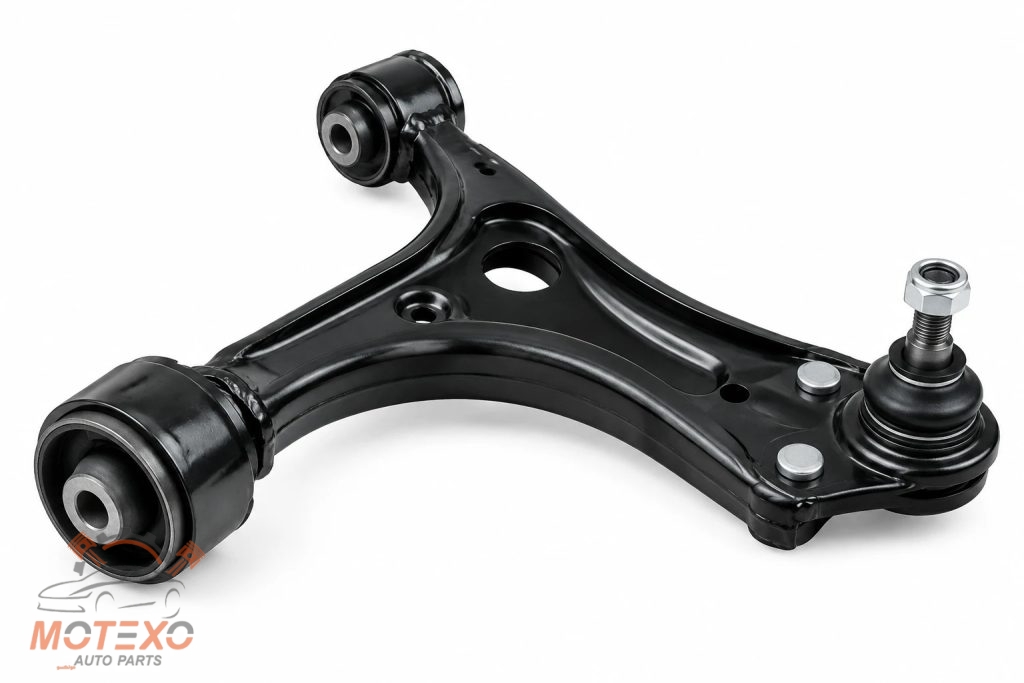

تشخیص طبق از روی بوش‌ها و سیبک

یکی از روش‌های کاربردی برای متخصصان جلوبندی، بررسی موقعیت بوش و سیبک است.

طبق معمولاً حداقل دو نقطه اتصال به شاسی یا ساب‌فریم و یک اتصال به سگدست دارد. موقعیت این نقاط نسبت به یکدیگر در طراحی طبق اهمیت زیادی دارد.

اگر طبق را از نظر شکل بررسی می‌کنید، فقط به بزرگ بودن یا کوچک بودن بوش توجه نکنید. باید فاصله، زاویه و جهت قرارگیری اتصالات نیز با نمونه اصلی مطابقت داشته باشد.

این موضوع مخصوصاً برای خودروهای چینی اهمیت دارد؛ زیرا برخی قطعات افترمارکت ممکن است از نظر ظاهر بسیار نزدیک به نمونه اصلی باشند اما برای تیپ یا سمت متفاوت تولید شده باشند.

تشخیص طبق راست و چپ با شماره فنی

مطمئن‌ترین روش در بسیاری از موارد، بررسی Part Number یا شماره فنی است.

قطعات OEM و بسیاری از قطعات معتبر افترمارکت دارای کد یا شماره‌ای هستند که برای شناسایی قطعه استفاده می‌شود. در برخی خودروها شماره فنی طبق راست و چپ متفاوت است.

اگر شماره فنی روی قطعه درج شده باشد، آن را با کاتالوگ سازنده یا اطلاعات فروشنده تخصصی تطبیق دهید.

در خرید اینترنتی نیز بهتر است به جای ارسال عبارت کلی «طبق فلان خودرو»، اطلاعات کامل‌تری ارائه کنید:

• برند خودرو
• مدل خودرو
• سال ساخت
• تیپ
• حجم موتور
• محور موردنظر
• سمت موردنیاز
• شماره فنی در صورت وجود

این اطلاعات به فروشنده کمک می‌کند قطعه مناسب را دقیق‌تر شناسایی کند.

آیا طبق راست و چپ همیشه متفاوت هستند؟

خیر. نمی‌توان گفت در تمام خودروها طبق راست و چپ حتماً دو قطعه کاملاً متفاوت هستند.

نوع سیستم تعلیق و طراحی سازنده تعیین می‌کند که قطعات دو سمت چگونه باشند. در بعضی ساختارها ممکن است قطعه چپ و راست طراحی متقارن یا حتی مشترک داشته باشند، اما در بسیاری از خودروها طبق‌ها به‌صورت اختصاصی برای هر سمت تولید می‌شوند.

بنابراین نباید فقط بر اساس یک قاعده کلی تصمیم گرفت.

اصل مهم این است: اگر سازنده قطعه را برای سمت مشخصی تعریف کرده، همان سمت باید ملاک نصب قرار گیرد.

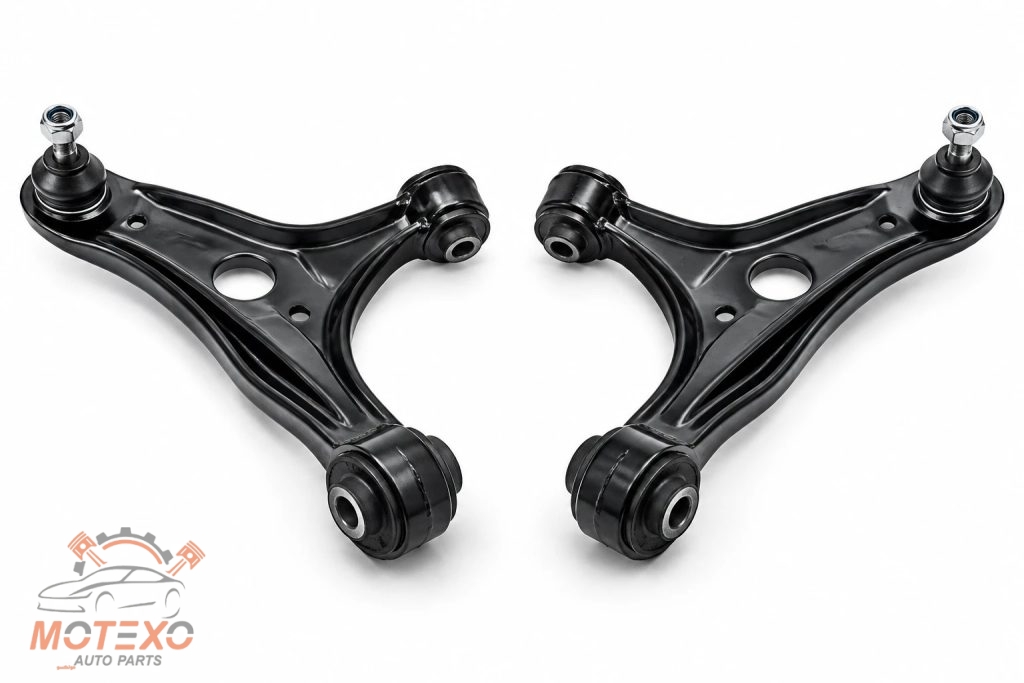

تفاوت طبق راست و چپ در چیست؟

تفاوت طبق‌های چپ و راست معمولاً در هندسه و موقعیت اتصالات دیده می‌شود، نه لزوماً در جنس یا ظاهر کلی.

برای مثال ممکن است دو طبق دارای طول مشابه باشند اما:

• انحنای آن‌ها در جهت مخالف باشد.
• محل سیبک نسبت به بوش‌ها متفاوت باشد.
• زاویه اتصال به سگدست تغییر کند.
• موقعیت سوراخ‌های نصب متفاوت باشد.
• شکل بازوی طبق به‌صورت آینه‌ای ساخته شده باشد.

این تفاوت‌ها برای حفظ هندسه صحیح سیستم تعلیق ضروری هستند.

اشتباهات رایج در تشخیص سمت طبق

اشتباه اول: تشخیص از روبه‌روی خودرو

این رایج‌ترین خطاست. فرد مقابل خودرو می‌ایستد و سمت راست و چپ را از دید خودش مشخص می‌کند.

در حالی که سمت قطعات خودرو بر اساس جهت حرکت خودرو و دید راننده تعیین می‌شود.

اشتباه دوم: توجه فقط به شکل ظاهری

گاهی دو قطعه از نظر ظاهری تقریباً مشابه‌اند. اگر فقط به ظاهر کلی توجه کنید، ممکن است قطعه سمت اشتباه را انتخاب کنید.

اشتباه سوم: بی‌توجهی به تیپ خودرو

یک خودرو ممکن است چند تیپ یا نسخه مختلف داشته باشد. تفاوت در موتور، سیستم تعلیق یا سال تولید می‌تواند باعث تفاوت قطعات شود.

اشتباه چهارم: خرید بر اساس عکس اینترنتی

عکس محصول همیشه معیار قطعی تشخیص سمت نیست. ممکن است تصویر آرشیوی باشد یا نمای یک سمت برای معرفی هر دو قطعه استفاده شده باشد.

اشتباه پنجم: حذف شماره فنی از فرآیند خرید

اگر شماره فنی در دسترس است، استفاده نکردن از آن یک فرصت مهم برای تطبیق قطعه را از بین می‌برد.

راهنمای خرید طبق راست و چپ برای خودروهای چینی

در خودروهای چینی، تنوع برند، مدل و تیپ باعث می‌شود انتخاب طبق نیازمند دقت بیشتری باشد. خودروهایی از برندهایی مانند چری، ام‌وی‌ام، جک، لیفان، فونیکس، بهمن و سایر برندهای چینی ممکن است در مدل‌های مختلف از قطعات متفاوتی استفاده کنند.

OEM یا افترمارکت؛ کدام طبق را بخریم؟

در بازار قطعات، ممکن است طبق را در قالب قطعه OEM، قطعه شرکتی یا افترمارکت مشاهده کنید.

قطعه OEM با استانداردها و مشخصات فنی مورد انتظار سازنده خودرو تولید یا تأمین می‌شود. قطعه شرکتی نیز معمولاً از طریق شبکه رسمی یا برند مرتبط عرضه می‌شود.

در مقابل، قطعات افترمارکت توسط تولیدکنندگان مستقل تولید می‌شوند. در این گروه نیز کیفیت می‌تواند بسیار متفاوت باشد؛ بنابراین صرفاً افترمارکت بودن به معنی بی‌کیفیت بودن نیست.

هنگام خرید، بهتر است این موارد را در نظر بگیرید:

• برند تولیدکننده
• اصالت کالا
• کیفیت بوش
• کیفیت سیبک
• جنس و ضخامت بدنه طبق
• دقت ماشین‌کاری و محل سوراخ‌های نصب
• ضمانت یا شرایط مرجوعی
• تطابق با شماره فنی

چرا مشاوره تخصصی هنگام خرید اهمیت دارد؟

گاهی مشتری فقط می‌گوید «طبق ماشینم را می‌خواهم»، اما برای انتخاب قطعه اطلاعات کافی وجود ندارد. مدل خودرو، تیپ، سال ساخت و سمت نصب باید مشخص باشد.

موتکسو یدک به‌عنوان مرجع تخصصی قطعات خودروهای چینی، می‌تواند در تطبیق قطعه و تشخیص سمت موردنیاز به خریدار کمک کند. قبل از سفارش، مشخصات کامل خودرو و در صورت امکان شماره فنی قطعه قبلی را ارائه دهید.

برای استعلام قیمت طبق راست و چپ و مشاهده قطعات موجود، به فروشگاه موتکسو یدک مراجعه کنید و پیش از نهایی کردن خرید، سمت و سازگاری قطعه را بررسی کنید.

چک‌لیست تشخیص طبق راست و چپ

قبل از سفارش طبق، این موارد را کنترل کنید:

• سمت خودرو از دید راننده مشخص شده است.

• مدل دقیق خودرو مشخص است.

• سال ساخت بررسی شده است.

• تیپ و موتور خودرو مشخص است.

• شکل طبق با نمونه قبلی مقایسه شده است.

• محل بوش‌ها بررسی شده است.

• موقعیت سیبک بررسی شده است.

• شماره فنی قطعه کنترل شده است.

• برند و کیفیت قطعه مشخص است.

• OEM، شرکتی یا افترمارکت بودن قطعه مشخص است.

• سازگاری قطعه با خودرو توسط فروشنده تأیید شده است.

اگر طبق اشتباه نصب شود چه اتفاقی می‌افتد؟

نصب قطعه نامناسب می‌تواند باعث شود مجموعه تعلیق در موقعیت طراحی‌شده قرار نگیرد. این مسئله ممکن است روی زوایای چرخ، حرکت سیستم تعلیق و عملکرد فرمان اثر بگذارد.

برخی پیامدهای احتمالی عبارت‌اند از:

• ایجاد صدا از سیستم تعلیق
• تغییر هندسه چرخ
• فرسایش نامنظم لاستیک
• کاهش کیفیت فرمان‌پذیری
• وارد شدن فشار غیرطبیعی به بوش‌ها
• کاهش عمر برخی اجزای جلوبندی

اگر هنگام نصب مشخص شود که قطعه با محل نصب هماهنگ نیست، نباید با تغییر اجباری سوراخ‌ها یا خم کردن قطعه آن را نصب کرد. طبق یک قطعه هندسی و سازه‌ای است و تغییر شکل آن می‌تواند خطرناک باشد.

بعد از تعویض طبق چه مواردی باید بررسی شود؟

تعویض طبق پایان کار نیست. پس از نصب، وضعیت سایر اجزای جلوبندی نیز بهتر است بررسی شود.

به‌خصوص موارد زیر اهمیت دارند:

• سلامت سیبک
• وضعیت بوش‌های طبق
• سلامت سگدست
• وضعیت کمک فنر
• وضعیت لاستیک
• میزان فرمان
• زوایای چرخ

در بسیاری از خودروها، پس از تعمیر یا تعویض اجزای مؤثر بر هندسه تعلیق، بررسی و در صورت نیاز تنظیم زوایای چرخ اهمیت دارد.

جمع‌بندی؛ بهترین روش تشخیص طبق راست و چپ چیست؟

برای تشخیص طبق راست و چپ، ابتدا سمت خودرو را از دید راننده و در جهت حرکت خودرو مشخص کنید؛ سپس شکل طبق، محل بوش‌ها، موقعیت سیبک و در نهایت شماره فنی را با قطعه اصلی تطبیق دهید.

به یاد داشته باشید که ظاهر مشابه دو طبق به معنی یکسان بودن آن‌ها نیست. هندسه، محل اتصالات و شماره فنی معیارهای مهم‌تری برای تشخیص هستند.

در خودروهای چینی نیز انتخاب قطعه باید با توجه به مدل، تیپ، سال ساخت، کیفیت سازنده و نوع قطعه یعنی OEM، شرکتی یا افترمارکت انجام شود.

اگر برای تشخیص سمت یا انتخاب قطعه مناسب خودروهای چینی تردید دارید، موتکسو یدک به‌عنوان مرجع تخصصی قطعات خودروهای چینی می‌تواند در بررسی مشخصات و انتخاب قطعه مناسب به شما مشاوره دهد. برای مشاهده قیمت‌ها و استعلام موجودی، به فروشگاه موتکسو یدک مراجعه کنید و مشخصات دقیق خودرو را هنگام سفارش ارائه دهید.

سوالات متداول

طبق راست و چپ را از کدام طرف خودرو تشخیص دهیم؟

راست و چپ خودرو از دید راننده و در جهت حرکت رو به جلو مشخص می‌شود؛ دست راست راننده سمت راست و دست چپ او سمت چپ خودرو است.

آیا طبق راست و چپ شکل یکسانی دارند؟

در بسیاری از خودروها شکل دو طبق به‌صورت آینه‌ای است، اما محل بوش‌ها، سیبک و اتصالات می‌تواند متفاوت باشد. بنابراین نباید فقط ظاهر کلی را ملاک قرار داد.

آیا طبق راست را می‌توان روی سمت چپ نصب کرد؟

اگر سازنده طبق را برای یک سمت مشخص طراحی کرده باشد، نباید آن را در سمت مقابل نصب کرد. ابتدا باید شماره فنی و ساختار قطعه بررسی شود.

مطمئن‌ترین راه تشخیص طبق راست و چپ چیست؟

تطبیق هم‌زمان سمت خودرو، شکل قطعه، محل بوش و سیبک و شماره فنی، مطمئن‌ترین روش عملی برای شناسایی سمت طبق است.

آیا طبق خودروهای چینی بین تیپ‌های مختلف یکسان است؟

لزومی ندارد. حتی در یک مدل خودرو ممکن است بر اساس سال تولید، تیپ، موتور یا سیستم تعلیق، قطعه متفاوتی استفاده شده باشد.

برای خرید طبق راست و چپ چه اطلاعاتی لازم است؟

مدل، تیپ، سال ساخت، حجم موتور و سمت موردنیاز را اعلام کنید. اگر شماره فنی یا عکس واضح از قطعه قبلی دارید، ارائه آن می‌تواند فرآیند تطبیق را دقیق‌تر کند.
