تست دینام خودرو با مولتی‌متر
راهنمای جامع تشخیص خرابی رگولاتور، پل دیود و سیم‌پیچ از ضعف باتری
برای عیب‌یابی دقیق سیستم شارژ با مولتی‌متر، ابتدا ولتاژ ایستا (باید حداقل ۱۲.۶ ولت باشد) را چک کنید تا ضعف باتری با خرابی دینام اشتباه نشود. در تست در حال کار (دور موتور ~۲۰۰۰ RPM با بار الکتریکی)، ولتاژ خروجی ترمینال B+ باید پایدار و بین ۱۳.۸ الی ۱۴.۵ ولت باشد. افت ولتاژ زیر ۱۳.۵ ولت نشانه ضعف رگولاتور یا زغال‌هاست، و ولتاژهای بالای ۱۵ ولت یا وجود موج AC بیش از ۵۰ میلی‌ولت (ریپل تست) از خرابی پل دیود یا اتصالی سیم‌پیچ حکایت دارد.
۱. چرا عیب‌یابی دقیق دینام از باتری اهمیت دارد؟
بسیاری از رانندگان و حتی مکانیک‌های تازه‌کار، به‌محض استارت نخوردن خودرو یا کم‌نور شدن چراغ‌ها، مستقیماً باتری یا دینام را مقصر می‌دانند. حقیقت این است که یک باتری سولفاته یا تخلیه‌شده می‌تواند بیش از حد به دینام فشار بیاورد و بالعکس، یک رگولاتور معیوب در آلترناتور باعث شارژ بیش از حد (Overcharge) و جوش آوردن یا پوکیدن باتری می‌شود.
در خودروهای مدرن چینی (مانند محصولات چری، ام‌وی‌ام، آریزو، تیگو و فونیکس)، سیستم برق خودرو حساسیت بالایی به نوسانات ولتاژ دارد. بنابراین، استفاده از روش‌های استاندارد کارگاهی (مشابه استانداردهای Bosch و Denso) برای تفکیک خطای باتری، رگولاتور و پل دیود الزامی است.
۲. ابزار مورد نیاز و پیش‌نیازهای تست
پیش از شروع کار با مولتی‌متر دیجیتال (True-RMS)، موارد زیر را بررسی کنید:
- مولتی‌متر سالم با قابلیت سنجش ولتاژ DC، ولتاژ AC (جهت تست ریپل) و تست دیود.
- بازرسی ظاهری و مکانیکی: تسمه دینام نباید ترک‌خورده، شل یا بیش از حد سفت باشد. کابل‌های اتصال بدنه (استرپ‌های منفی از موتور به شاسی و بدنه) باید تمیز و بدون اکسیداسیون باشند. طبق راهنمای فنی Denso، مقاومت یا افت ولتاژ بیش از ۰.۲ ولت در کابل‌های منفی/مثبت، خطای شارژ کاذب ایجاد می‌کند.

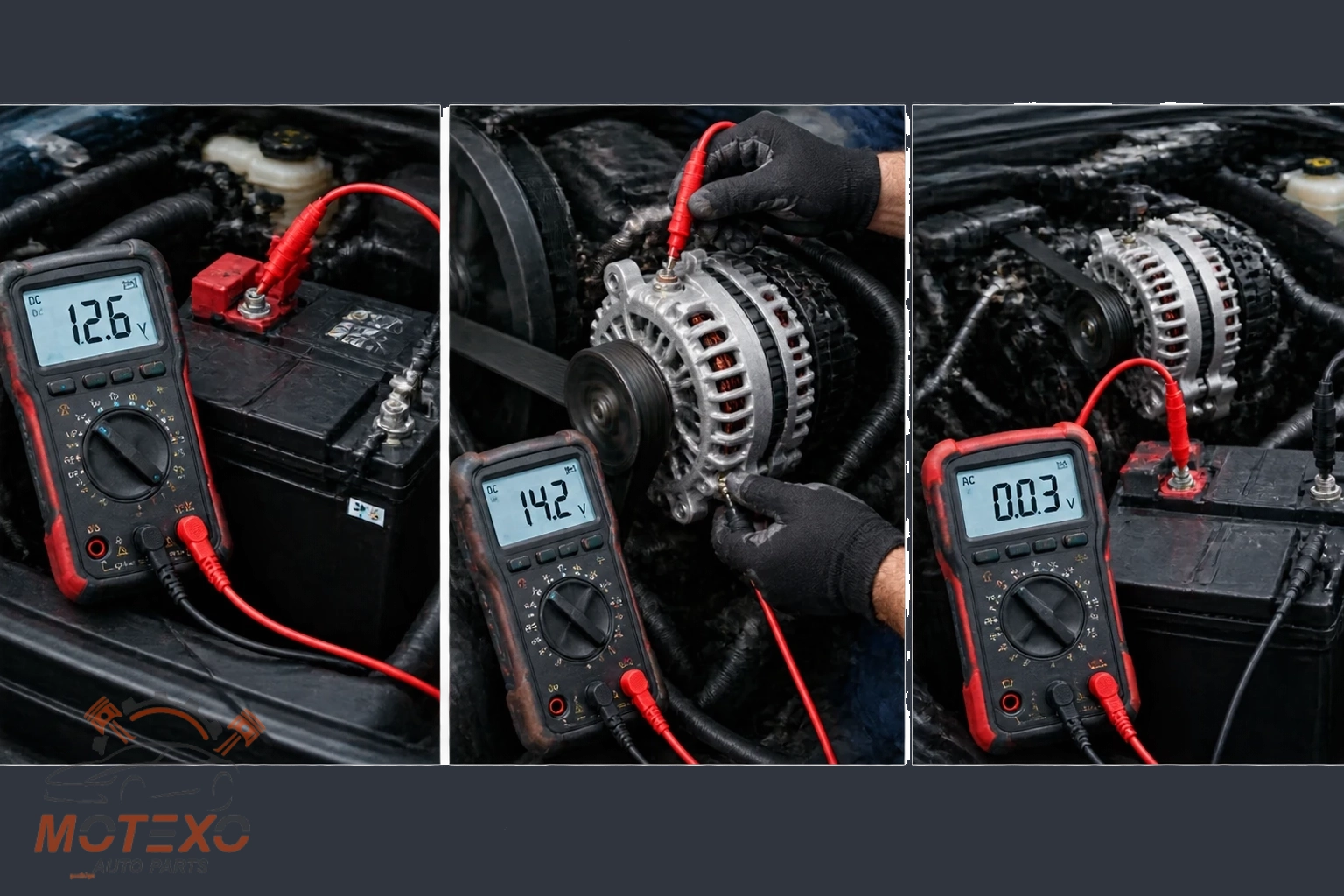

۳. مراحل گام‌به‌گام تست دینام با مولتی‌متر
گام اول: تست ولتاژ ایستا (Static Voltage Test)
- خودرو را خاموش کنید و حداقل ۳۰ دقیقه اجازه دهید سطح شارژ باتری تثبیت شود.
- مولتی‌متر را روی رنج ولتاژ مستقیم (DC Voltage) قرار دهید.
- پراب قرمز را به قطب مثبت (+) و پراب مشکی را به قطب منفی (-) باتری بزنید.
- نتیجه استاندارد: عدد نمایشی باید بین ۱۲.۴ تا ۱۲.۶ ولت باشد. اگر ولتاژ زیر ۱۲.۲ ولت باشد، باتری دشارژ است. در این حالت، تست دینام معتبر نخواهد بود؛ ابتدا باید باتری را شارژ یا احیا کنید تا دینام زیر فشارِ شارژ اولیه آسیب نبیند.
گام دوم: تست ولتاژ شارژ در حال کار (Dynamic Voltage Test)
- موتور را روشن کنید و اجازه دهید به دمای نرمال کارکرد برسد.
- دور موتور را روی حدود ۲۰۰۰ دور بر دقیقه (RPM) تنظیم کنید.
- مصرف‌کننده‌های سنگین (چراغ‌های نور بالا، کولر و گرم‌کن شیشه عقب) را روشن کنید.

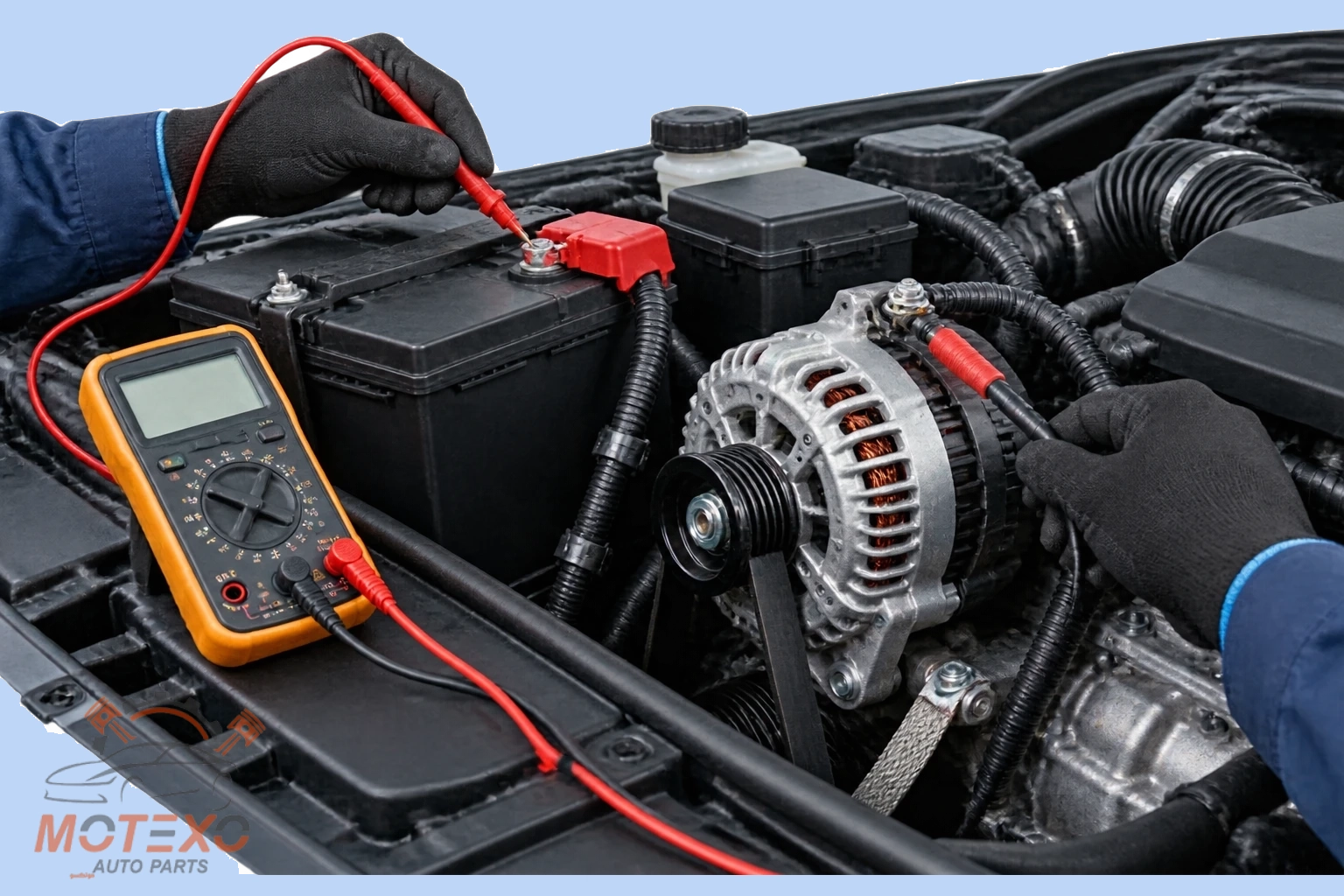

- پراب‌ها را روی سر باطری یا مستقیماً روی ترمینال خروجی (B+) دینام و بدنه موتور قرار دهید.
| وضعیت ولتاژ در ۲۰۰۰ دور (با بار) | عارضه احتمالی | قطعه معیوب |
|---|---|---|
| کمتر از ۱۳.۳ ولت | عدم شارژ کافی باتری | خرابی رگولاتور، تمام شدن زغال‌ها یا قطعی سیم‌پیچ بالشتک |
| بین ۱۳.۸ تا ۱۴.۵ ولت | شارژ استاندارد و سالم | سیستم کاملاً سالم است |
| بالای ۱۵.۰ ولت | شارژ بیش از حد (Overcharge) | سوختن رگولاتور (آفیش) و گیر کردن مدار کنترل ولتاژ |

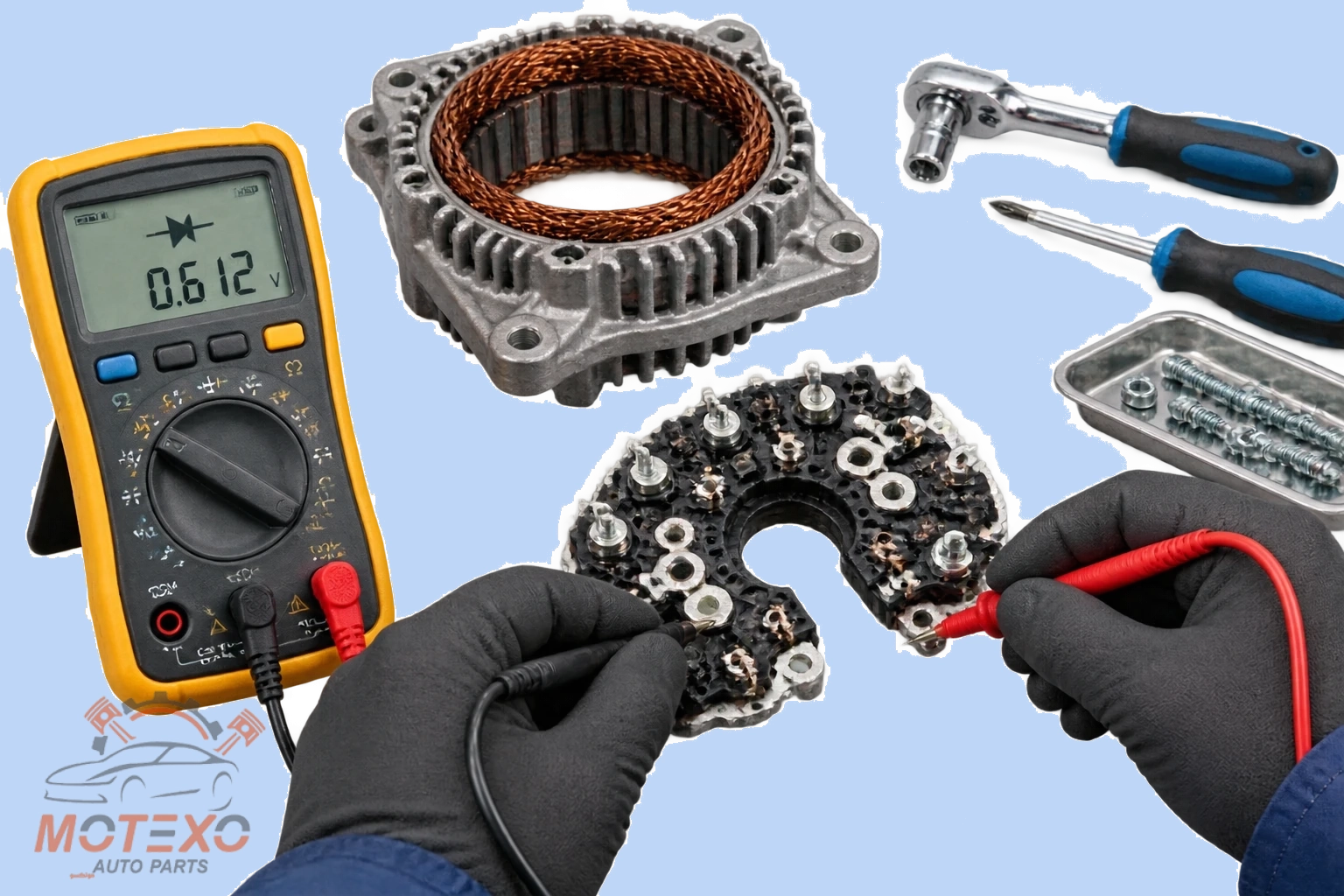

گام سوم: تست ریپل AC (تشخیص خرابی پل دیود)
آلترناتور برق متناوب (AC) تولید می‌کند که توسط پل دیود به برق مستقیم (DC) تبدیل می‌شود. اگر یکی از دیودها بسوزد یا اتصال‌کوتاه شود، نشت جریان AC به سیستم برق خودرو رخ می‌دهد که کامپیوتر خودرو (ECU) و حسگرها را مختل می‌کند.
- مولتی‌متر را روی حالت ولتاژ متناوب (AC Voltage – V~) با حساسیت بالا (رنج میلی‌ولت) قرار دهید.
- پراب‌ها را روی قطب‌های باتری یا خروجی B+ دینام بگذارید.
- حد استاندارد: طبق استاندارد تجهیزات تست Fluke، مقدار ریپل مجاز در دور آرام با بار باید کمتر از ۵۰ میلی‌ولت (0.05V AC) باشد.
- اگر عدد نمایشی بالای ۰.۳ الی ۰.۵ ولت AC باشد، نشان‌دهنده سوختن یا قطع شدن حداقل یکی از دیودهای پل دیود است و دینام نیاز به تعمیر اساسی یا تعویض دارد.
۴. راهنمای خرید و انتخاب قطعات تعویضی
هنگامی که تست‌ها نشان دادند دینام یا قطعات داخلی آن (مانند رگولاتور، پل دیود یا آرمیچر) دچار خرابی جبران‌ناپذیر شده‌اند، انتخاب قطعه جایگزین بسیار حیاتی است. در بازار قطعات خودروهای چینی، دو دسته‌بندی اصلی وجود دارد:
- قطعات شرکتی (OEM): قطعاتی که با هولوگرام و بسته‌بندی رسمی خودروساز عرضه می‌شوند و بالاترین تطابق‌پذیری و طول عمر را دارند.
- قطعات افترمارکت باکیفیت: برندهای مستقل معتبری که قطعات برقی را مطابق با استانداردهای کارخانه‌ای تولید می‌کنند.
پیشنهاد تخصصی موتکسو یَدک: برای خودروهای حساس چینی نظیر تیگو ۷، آریزو ۵ یا فونیکس، هرگز از دینام‌ها یا قطعات متفرقه با آمپراژ پایین‌تر استفاده نکنید. نصب قطعه غیرمتجانس به سیم‌کشی خودرو و یونیت‌های کنترل آسیب جدی می‌زند. برای استعلام قیمت دقیق، دریافت مشاوره فنی و خرید قطعات شرکتی و افترمارکت اصلی، به بخش فروشگاه موتکسو یَدک مراجعه کنید.
۱. آیا باتری ضعیف می‌تواند باعث افت ولتاژ دینام شود؟
بله. اگر سلول‌های باتری اتصال‌کوتاه داشته باشند، تمام جریان تولیدی دینام را می‌بلعند و ولتاژ سیستم را پایین می‌آورند؛ به همین دلیل تست سلامت باتری مقدم بر تست دینام است.
۲. چرا ولتاژ دینام در حالت روشن بودن کولر و چراغ‌ها افت می‌کند؟
این افت جزئی طبیعی است، اما اگر ولتاژ زیر ۱۳.۲ ولت بیفتد، نشان‌دهنده ضعف توان خروجی آلترناتور یا فرسودگی زغال‌های رگولاتور است.
۳. تفاوت اصلی خرابی رگولاتور با خرابی پل دیود چیست؟
خرابی رگولاتور معمولاً خود را به شکل بی‌نظمی ولتاژ (شارژ کم یا شارژ بیش از حد بالای ۱۵ ولت) نشان می‌دهد، در حالی که خرابی پل دیود با وزوز دینام، داغ کردن غیرطبیعی و وجود ولتاژ ریپل AC بالا همراه است.
۴. آیا می‌توان با دینام خراب رانندگی کرد؟
خیر. رانندگی با دینام معیوب باعث تخلیه کامل باتری در کوتاه‌مدت، خاموش ناگهانی خودرو در حال حرکت و آسیب به کامپیوتر (ECU) و سیستم‌های الکترونیکی حساس می‌شود.
۵. چرا دینام صدای زوزه یا جیغ می‌دهد؟
این صدا معمولاً ناشی از خرابی بلبرینگ‌های داخلی دینام، سفتی بیش از حد تسمه یا خرابی هرزگردها است و ربطی به بخش الکترونیکی ندارد.
۶. از کجا بفهمیم دینام خودروی چینی ما نیاز به تعویض کامل دارد یا تعمیر؟
اگر بدنه‌ی استاتور یا روتور دچار سوختگی شدید (اتساع حرارتی یا بوی سیم لاک‌خورده) شده باشد، تعمیر مقرون‌صرفه نیست و تعویض مجموعه دینام با نمونه استاندارد توصیه می‌شود. برای راهنمایی دقیق‌تر مدل خودروی خود، کارشناسان موتکسو یَدک در کنار شما هستند.
۶. جمع‌بندی
تست دینام با مولتی‌متر ابزاری کارآمد است که با سه قدم ساده (بررسی باتری، تست ولتاژ شارژ و تست ریپل AC) شما را از سلامت یا خرابی سیستم شارژ مطلع می‌کند. تفکیک دقیق خطای باتری از رگولاتور و پل دیود از تعویض قطعات سالم و هزینه‌های اضافی جلوگیری می‌کند. برای تهیه مطمئن‌ترین قطعات برقی و مکانیکی خودروهای چینی، همواره می‌توانید روی تخصص و اصالت کالا در موتکسو یَدک حساب کنید.
