خرابی رادیاتور کولر خودرو
عیب‌یابی تخصصی کندانسور، افت سرمایش و بررسی فشار مبرد
رادیاتور کولر خودرو که در اصطلاح فنی به آن کندانسور (Condenser) گفته می‌شود، یکی از اجزای اصلی سیستم تهویه مطبوع است. این قطعه معمولاً در بخش جلویی خودرو و در مسیر جریان هوا نصب می‌شود و وظیفه دارد گرمای مبرد را به محیط منتقل کند تا مبرد از حالت گاز پرفشار به مایع تبدیل شود.
خرابی رادیاتور کولر خودرو می‌تواند باعث کاهش سرمایش کابین، افزایش فشار کاری سیستم، عملکرد غیرعادی کمپرسور یا نشت مبرد شود. بااین‌حال، ضعیف شدن کولر همیشه به معنای خرابی کندانسور نیست؛ گرفتگی مسیر هوا، نقص فن، کاهش مقدار مبرد، ایراد شیر انبساط و اختلال کمپرسور نیز ممکن است علائم مشابهی ایجاد کنند.
در این مقاله، روش تشخیص گرفتگی و نشتی کندانسور، تحلیل فشار مبرد، تفکیک خرابی‌های مشابه و معیارهای انتخاب رادیاتور کولر مناسب برای خودروهای چینی را بررسی می‌کنیم.
رادیاتور کولر خودرو چیست و چگونه کار می‌کند؟
کندانسور بخشی از چرخه تبرید سیستم تهویه مطبوع است. کمپرسور، مبرد را فشرده می‌کند و آن را در شرایط دما و فشار بالا به کندانسور می‌فرستد. کندانسور با انتقال گرمای مبرد به هوای بیرون، شرایط لازم برای تبدیل بخار مبرد به مایع را فراهم می‌کند.
مبرد مایع سپس به سمت قطعه کنترل انبساط، مانند شیر انبساط یا لوله اریفیس، حرکت می‌کند. پس از افت فشار، در اواپراتور گرمای هوای کابین را جذب می‌کند و فرایند سرمایش ادامه می‌یابد.
اجزای مهم کندانسور
- لوله‌ها و کانال‌های عبور مبرد: مسیر جریان مبرد در داخل مبدل حرارتی را تشکیل می‌دهند.
- پره‌های انتقال حرارت: سطح تبادل گرما با هوای محیط را افزایش می‌دهند.
- اتصالات ورودی و خروجی: ارتباط کندانسور با سایر بخش‌های مدار تبرید را برقرار می‌کنند.
- بدنه و نقاط اتصال: قطعه را در محل طراحی‌شده نگه می‌دارند.
- خشک‌کن یا مخزن رطوبت‌گیر: در برخی طراحی‌ها با کندانسور یکپارچه است و به جذب رطوبت و نگهداری ذرات کمک می‌کند.
ساختار دقیق کندانسور به نوع سیستم تهویه مطبوع بستگی دارد. در بعضی خودروها، خشک‌کن قابل تعویض است و در برخی دیگر، تعویض مجموعه کندانسور ضرورت دارد.
علائم خرابی رادیاتور کولر خودرو
۱. کاهش سرمایش کولر
یکی از نشانه‌های رایج، کاهش توان سرمایش در شرایطی است که سیستم تهویه مطبوع روشن است، اما دمای هوای خروجی دریچه‌ها به اندازه معمول کاهش پیدا نمی‌کند.
اگر کندانسور نتواند گرمای مبرد را به‌خوبی دفع کند، عملکرد چرخه تبرید تحت تأثیر قرار می‌گیرد. بااین‌حال، کاهش مقدار مبرد، ضعف کمپرسور، ایراد شیر انبساط و عملکرد نامناسب فن نیز می‌توانند همین نشانه را ایجاد کنند.
برای تشخیص دقیق باید دمای هوای خروجی، شرایط کار سیستم، جریان هوای کندانسور و فشار مدار در کنار یکدیگر بررسی شوند.
۲. افت سرمایش در توقف و ترافیک
اگر کولر هنگام حرکت خودرو سرمایش مناسبی داشته باشد، اما در توقف یا ترافیک عملکرد آن کاهش یابد، باید وضعیت جریان هوا از میان کندانسور بررسی شود.
در سرعت پایین، فن وظیفه مهمی در عبور دادن هوا از مبدل حرارتی دارد. خرابی فن، ضعف موتور فن، آلودگی سطح کندانسور یا انسداد مسیر عبور هوا می‌تواند دفع گرما را محدود کند.
این الگو به‌تنهایی خرابی خود کندانسور را ثابت نمی‌کند. بررسی فن، فرمان کنترلی آن و وضعیت رادیاتورهای مجاور برای تشخیص علت ضروری است.
۳. نشت مبرد از کندانسور
کندانسور در بخش جلویی خودرو قرار دارد و ممکن است در معرض برخورد سنگ‌ریزه، خوردگی، لرزش یا آسیب ناشی از تصادف باشد. سوراخ شدن لوله‌ها، آسیب محل اتصال یا خوردگی می‌تواند به نشت مبرد منجر شود.
نشت ممکن است با افت تدریجی سرمایش همراه باشد، اما همیشه از روی ظاهر قابل مشاهده نیست. مبرد معمولاً به‌سرعت تبخیر می‌شود و تشخیص نشتی به ابزار مناسب نیاز دارد.
تکنسین می‌تواند از نشت‌یاب الکترونیکی سازگار با نوع مبرد، روش‌های مجاز تشخیص نشتی یا ماده ردیاب تأییدشده برای شناسایی محل نشت استفاده کند.

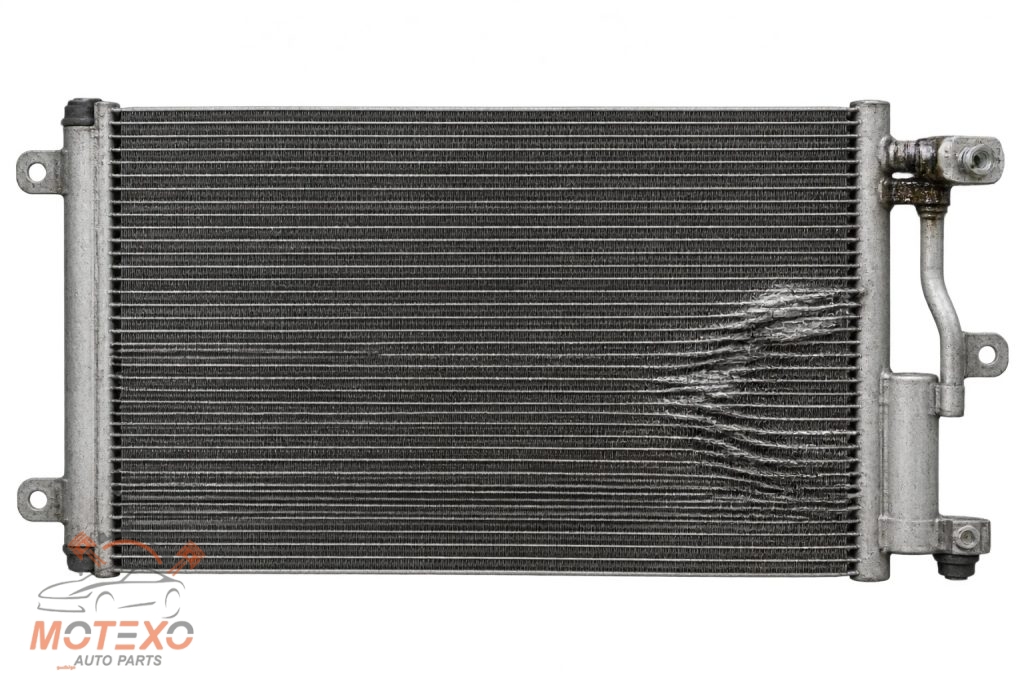

۴. خم شدن یا گرفتگی پره‌های کندانسور
پره‌های فلزی کندانسور سطح تبادل حرارت با هوا را افزایش می‌دهند. تجمع گردوغبار، حشرات، آلودگی جاده و خمیدگی شدید پره‌ها می‌تواند جریان هوا را محدود کند.
در این وضعیت، ممکن است دفع گرما کاهش یابد و فشار کاری سیستم از مقدار مورد انتظار بالاتر برود. البته میزان تأثیر به شدت انسداد، طراحی مبدل و شرایط محیطی وابسته است.
تمیزکاری باید با روش مناسب انجام شود؛ فشار بیش‌ازحد آب یا ابزار نامناسب ممکن است پره‌های ظریف را تغییر شکل دهد و وضعیت را بدتر کند.
۵. افزایش غیرعادی فشار سمت پرفشار
افزایش فشار سمت پرفشار می‌تواند با اختلال در دفع گرمای کندانسور ارتباط داشته باشد. عواملی مانند انسداد جریان هوا، ضعف فن، گرفتگی داخلی، شارژ بیش‌ازحد مبرد یا وجود گازهای غیرقابل‌تقطیر در مدار نیز ممکن است باعث افزایش فشار شوند.
بنابراین، مشاهده فشار بالا به‌تنهایی دلیل کافی برای تعویض کندانسور نیست. فشار باید با توجه به نوع مبرد، دمای محیط، شرایط کار کمپرسور و مشخصات سازنده تفسیر شود.
روش تخصصی عیب‌یابی کندانسور و سیستم کولر
تشخیص اصولی باید از بررسی‌های ساده و ایمن آغاز شود و سپس به آزمایش‌های تخصصی برسد. اندازه‌گیری فشار و باز کردن مدار مبرد باید توسط فرد آموزش‌دیده و با تجهیزات مناسب انجام شود.
مرحله اول: بررسی ظاهری و جریان هوا
ابتدا وضعیت سطح بیرونی کندانسور و مسیر عبور هوا بررسی می‌شود. موارد مهم عبارت‌اند از:
- تجمع آلودگی یا انسداد پره‌ها
- خمیدگی شدید یا آسیب مکانیکی سطح مبدل
- آثار روغنی در اطراف اتصالات که می‌تواند نشانه احتمالی نشت باشد
- آسیب ناشی از برخورد یا خوردگی
- وضعیت فن و مسیر هوای ورودی و خروجی
- سلامت اتصالات و پایه‌های نگهدارنده
وجود آثار روغنی به‌تنهایی نشتی مبرد را اثبات نمی‌کند، اما می‌تواند محل مشکوکی برای بررسی دقیق‌تر باشد.
مرحله دوم: بررسی عملکرد فن
در شرایطی که جریان هوا ناکافی است، کندانسور نمی‌تواند گرمای لازم را به‌درستی دفع کند. تکنسین باید عملکرد فن را در شرایطی که سیستم کنترل خودرو فرمان روشن شدن آن را صادر می‌کند، ارزیابی کند.
در خودروهای مختلف، فرمان فن ممکن است به فشار مبرد، دمای موتور و راهبرد کنترل الکترونیکی وابسته باشد. بنابراین، روشن نشدن فن در هر لحظه الزاماً به معنای خرابی نیست و باید با دستورالعمل همان خودرو مقایسه شود.

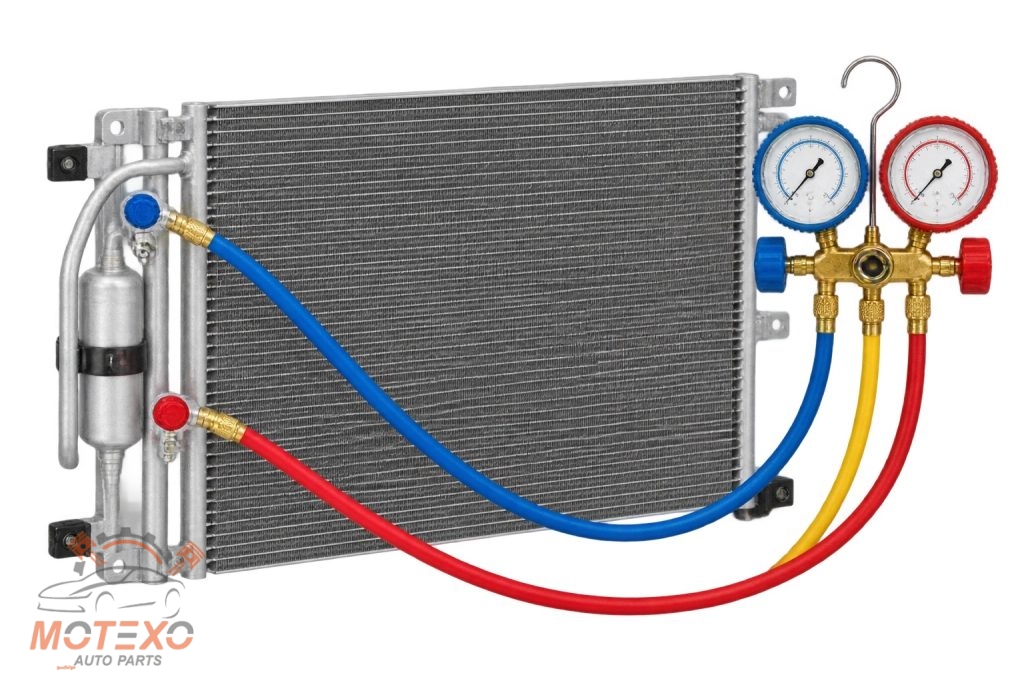

مرحله سوم: اندازه‌گیری فشار مدار مبرد
برای بررسی فشار، از تجهیزات سرویس کولر متناسب با نوع مبرد و اتصالات سیستم استفاده می‌شود. فشار سمت کم‌فشار و پرفشار باید در کنار دمای محیط، وضعیت فن و شرایط کاری کمپرسور تفسیر شوند.
یک عدد ثابت برای فشار طبیعی همه خودروها وجود ندارد. نوع مبرد، دمای بیرون، دور موتور، بار حرارتی کابین و طراحی سیستم می‌توانند مقادیر اندازه‌گیری‌شده را تغییر دهند.
اگر فشارها خارج از محدوده مشخصات سازنده باشند، باید علت با بررسی مقدار مبرد، عملکرد کمپرسور، فن، شیر انبساط و احتمال انسداد مسیر مشخص شود.
مرحله چهارم: بررسی نشتی
اگر احتمال نشت وجود دارد، ابتدا محل مشکوک با ابزار تشخیص مناسب بررسی می‌شود. در صورت نیاز، بازیابی مبرد، آزمون نشتی و مراحل تعمیر باید طبق دستورالعمل سازنده انجام شوند.
استفاده از اکسیژن یا هوای فشرده معمولی برای آزمون فشار مدار تبرید مناسب نیست. آزمون فشار باید با تجهیزات و گاز خشک مورد تأیید رویه تعمیراتی انجام شود؛ فشار آزمون نیز نباید از محدودیت قطعات بیشتر باشد.
مرحله پنجم: بررسی اختلاف دما و احتمال انسداد داخلی
دمای ورودی و خروجی کندانسور می‌تواند اطلاعاتی درباره وضعیت انتقال حرارت فراهم کند. بااین‌حال، اختلاف دما به‌تنهایی برای تشخیص انسداد داخلی کافی نیست؛ زیرا وضعیت جریان مبرد و شرایط محیطی نیز بر نتایج اثر می‌گذارند.
در صورت مشکوک بودن به گرفتگی داخلی، باید عملکرد کلی مدار و نشانه‌های افت فشار بررسی شوند. تصمیم برای تعویض کندانسور زمانی منطقی است که شواهد فنی از نشتی غیرقابل‌تعمیر، انسداد مؤثر یا آسیب ساختاری پشتیبانی کنند.
جدول مقایسه علائم و علت‌های احتمالی
| نشانه | علت‌های احتمالی | بررسی پیشنهادی |
|---|---|---|
| سرمایش ضعیف در همه شرایط | کمبود مبرد، کمپرسور، کندانسور یا شیر انبساط | اندازه‌گیری فشار، بررسی نشتی و عملکرد سیستم |
| افت سرمایش در توقف | ضعف فن یا محدودیت جریان هوا | بررسی فن و سطح کندانسور |
| فشار بالای سمت پرفشار | دفع نامناسب گرما، شارژ بیش‌ازحد یا انسداد | بررسی جریان هوا و شرایط شارژ |
| کاهش تدریجی سرمایش | نشت مبرد یا کاهش عملکرد سیستم | آزمون نشتی و ارزیابی فشار |
| آسیب دیدگی پره‌ها | ضربه، آلودگی یا تمیزکاری نامناسب | بررسی میزان انسداد و آسیب مبدل |
| سرمایش متناوب | کنترل کمپرسور، فن، حسگرها یا سایر ایرادهای مدار | بررسی داده‌های کنترلی و شرایط عملکرد |
این جدول برای هدایت فرایند عیب‌یابی است و جایگزین آزمایش فنی سیستم تهویه مطبوع نیست.
چه عواملی باعث خرابی رادیاتور کولر می‌شوند؟
عمر کندانسور به کیفیت ساخت، شرایط محیطی، محل نصب و وضعیت سایر اجزای سیستم وابسته است. مهم‌ترین عوامل عبارت‌اند از:
- ضربه و برخورد اجسام: آسیب به لوله‌ها یا پره‌های مبدل ممکن است باعث نشتی یا افت راندمان شود.
- خوردگی: رطوبت و آلاینده‌های محیطی می‌توانند در طول زمان به سطح فلزی و اتصالات آسیب برسانند.
- انسداد مسیر هوا: آلودگی سطح کندانسور، انتقال گرما به محیط را محدود می‌کند.
- لرزش و تنش اتصالات: نصب نامناسب یا آسیب پایه‌ها می‌تواند به اتصالات فشار وارد کند.
- آلودگی داخلی مدار: در برخی شرایط، ذرات ناشی از خرابی کمپرسور یا آلودگی مدار ممکن است مسیرهای داخلی را مسدود کنند.
- تعمیر غیراصولی: شارژ نادرست مبرد یا اجرای نامناسب عملیات سرویس می‌تواند فشار کاری سیستم را از محدوده مجاز خارج کند.
در صورت خرابی کمپرسور، پیش از نصب کندانسور جدید باید وضعیت آلودگی مدار و دستورالعمل شست‌وشو یا تعویض قطعات مرتبط بررسی شود. نصب قطعه تازه بدون رفع علت اصلی ممکن است به تکرار خرابی منجر شود.

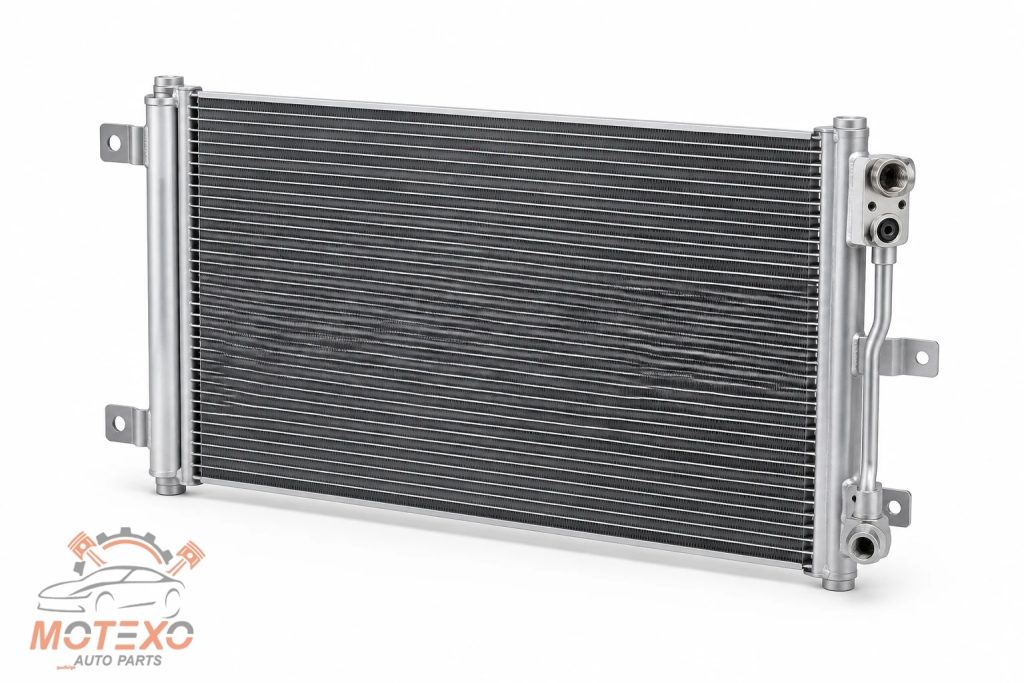

راهنمای خرید رادیاتور کولر مناسب خودروهای چینی
انتخاب کندانسور جایگزین فقط بر اساس شکل ظاهری یا ابعاد کلی کافی نیست. اختلاف در محل اتصالات، طراحی داخلی، نوع خشک‌کن و نقاط نصب می‌تواند باعث ناسازگاری قطعه شود.
۱. مشخصات خودرو و شماره فنی را تطبیق دهید
برای شناسایی دقیق، اطلاعات مدل و سال ساخت خودرو، نوع پیشرانه، نسخه سیستم تهویه مطبوع و شماره فنی قطعه قبلی را آماده کنید. در برخی خودروها، نسخه‌های مختلف تولیدی ممکن است از کندانسورهای متفاوتی استفاده کنند.
۲. به ساختار و اتصالات توجه کنید
پیش از سفارش، موارد زیر را بررسی کنید:
- ابعاد کلی و نقاط نصب
- محل و جهت اتصالات ورودی و خروجی
- سازگاری با لوله‌های مدار تبرید
- یکپارچه بودن یا نبودن خشک‌کن
- طراحی و فاصله پره‌ها و مسیرهای عبور هوا
- شماره فنی و انطباق با کاتالوگ قطعات
تطبیق باید بر اساس اطلاعات معتبر انجام شود؛ مشابه بودن ظاهری دو کندانسور، سازگاری کامل آن‌ها را تضمین نمی‌کند.
۳. تفاوت OEM، قطعه شرکتی و افترمارکت
اصطلاح OEM به تولیدکننده تجهیزات اصلی اشاره دارد، اما کاربرد این عنوان در بازار به‌تنهایی اصالت یا انطباق قطعه را اثبات نمی‌کند. قطعه شرکتی نیز باید با توجه به اطلاعات سازنده و مستندات عرضه بررسی شود.
قطعات افترمارکت توسط تولیدکنندگان مستقل ساخته می‌شوند و ممکن است از نظر کیفیت مواد، دقت ساخت و مشخصات عملکردی تفاوت داشته باشند. هنگام انتخاب، سازنده، شماره فنی، ضمانت و تطبیق با مشخصات خودرو را در اولویت قرار دهید.
۴. مشاوره و استعلام از موتکسو یدک
برای بررسی کندانسورهای سازگار با خودروهای چینی، می‌توانید به وب‌سایت موتکسو یدک (Motexo Yadak)، مرجع تخصصی قطعات خودروهای چینی، مراجعه کنید. ارائه شماره فنی قطعه قبلی، اطلاعات خودرو و تصویر اتصالات می‌تواند به بررسی سازگاری کمک کند.
برای مشاهده محصولات، استعلام قیمت و دریافت مشاوره تخصصی، به دسته‌بندی رادیاتور کولر و قطعات سیستم تهویه مطبوع در فروشگاه موتکسو یدک مراجعه کنید. پیش از نهایی کردن سفارش، تطبیق ابعاد، اتصالات و شماره فنی را تأیید کنید.

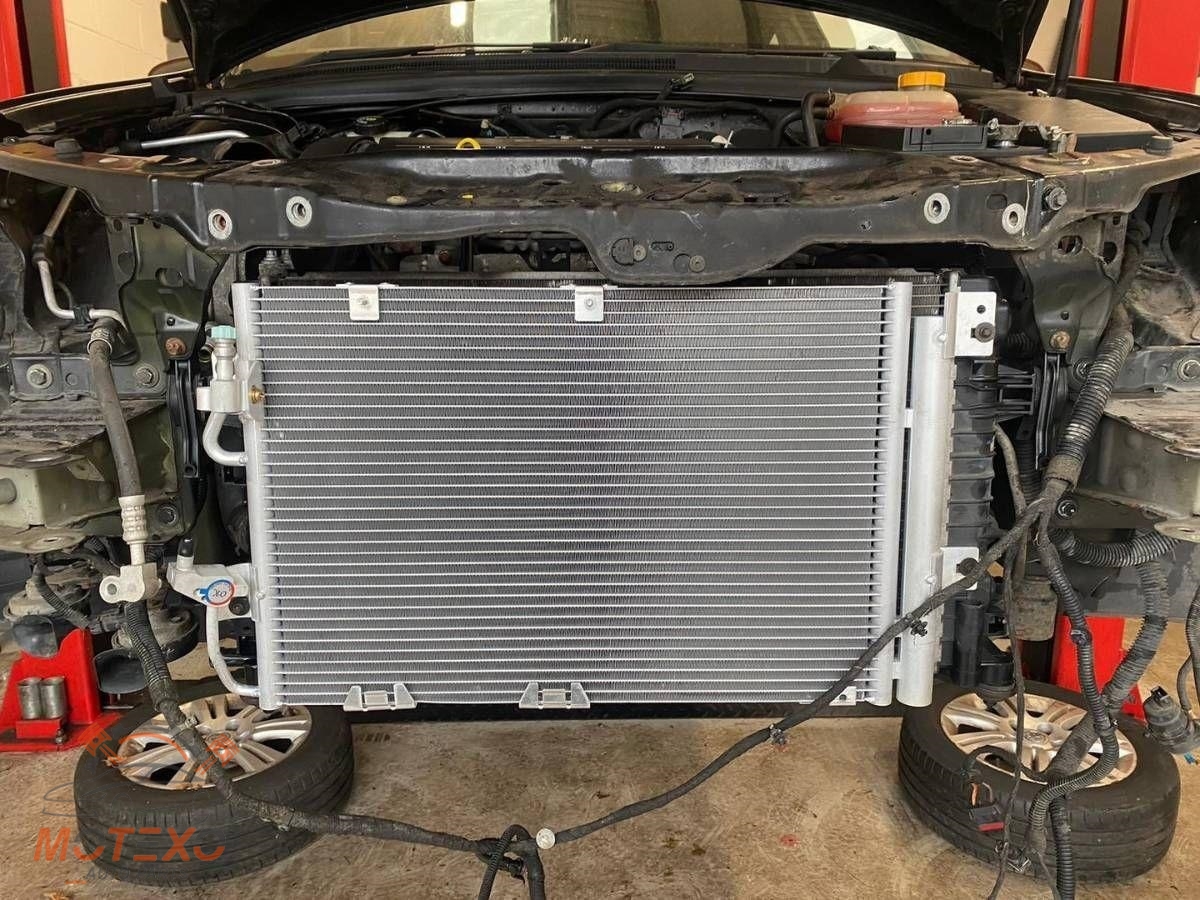

نکات مهم پس از تعویض کندانسور
پس از تعویض کندانسور، سیستم باید طبق دستورالعمل فنی سرویس شود. این کار معمولاً شامل بازیابی مبرد باقی‌مانده، تعویض آب‌بندهای لازم، بررسی آلودگی مدار، ایجاد خلأ و شارژ مقدار صحیح مبرد بر اساس مشخصات خودرو است.
اگر خشک‌کن بخشی از مجموعه باشد یا دستورالعمل سازنده تعویض آن را ضروری بداند، باید این موضوع در زمان تعمیر رعایت شود. همچنین، استفاده از نوع و مقدار صحیح روغن کمپرسور اهمیت دارد؛ زیرا روغن نامناسب یا مقدار نادرست می‌تواند عملکرد و دوام سیستم را تحت تأثیر قرار دهد.
پس از سرویس، عملکرد فن، فشارهای کاری، دمای خروجی دریچه‌ها و نبود نشتی باید بررسی شوند. صرف نصب کندانسور جدید بدون آزمون نهایی، تضمین نمی‌کند که ایراد اولیه برطرف شده باشد.
جمع‌بندی
خرابی رادیاتور کولر خودرو می‌تواند به شکل افت سرمایش، نشتی مبرد، آسیب پره‌ها یا اختلال در دفع گرما ظاهر شود. بااین‌حال، فشار بالای مدار و سرمایش ضعیف ممکن است ناشی از فن، کمپرسور، مقدار مبرد یا شیر انبساط نیز باشند؛ بنابراین، تصمیم به تعویض باید بر اساس بررسی فنی و اندازه‌گیری‌های معتبر انجام شود.
هنگام انتخاب کندانسور جایگزین، تطبیق شماره فنی، ابعاد، اتصالات و ساختار خشک‌کن اهمیت دارد. برای مشاهده محصولات مرتبط با سیستم تهویه مطبوع خودروهای چینی، استعلام قیمت و دریافت راهنمایی درباره سازگاری قطعه، می‌توانید به فروشگاه موتکسو یدک (Motexo Yadak) مراجعه کنید.
سوالات متداول
۱. مهم‌ترین علائم خرابی رادیاتور کولر خودرو چیست؟
افت سرمایش، نشت مبرد، آسیب پره‌ها و دفع نامناسب گرما از نشانه‌های احتمالی هستند. برای تشخیص قطعی، وضعیت فن، فشار مدار و سایر اجزای سیستم نیز باید بررسی شوند.
۲. آیا گرفتگی کندانسور باعث ضعیف شدن کولر می‌شود؟
بله، گرفتگی مسیر هوا یا انسداد داخلی می‌تواند انتقال گرما یا جریان مبرد را مختل کند. نوع گرفتگی باید مشخص شود، زیرا روش رفع آلودگی بیرونی با رسیدگی به انسداد داخلی متفاوت است.
۳. آیا فشار بالای کولر به معنای خرابی کندانسور است؟
خیر. ضعف فن، شارژ بیش‌ازحد مبرد، وجود گازهای غیرقابل‌تقطیر و انسداد مدار نیز می‌توانند فشار را افزایش دهند. تشخیص به بررسی تخصصی نیاز دارد.
۴. آیا رادیاتور کولر سوراخ‌شده قابل تعمیر است؟
امکان تعمیر به محل و شدت آسیب، جنس مبدل و دستورالعمل سازنده بستگی دارد. در برخی موارد، تعویض مجموعه راهکار مطمئن‌تری است؛ تصمیم باید پس از بررسی فنی گرفته شود.
۵. پس از تعویض کندانسور چه اقداماتی لازم است؟
بررسی آب‌بندها و آلودگی مدار، ایجاد خلأ، شارژ مبرد طبق مشخصات خودرو و آزمون نشتی و عملکرد سیستم ضروری است. مقدار و نوع روغن کمپرسور نیز باید مطابق دستورالعمل تعیین شود.
۶. هنگام خرید رادیاتور کولر خودروهای چینی چه اطلاعاتی لازم است؟
مدل و سال ساخت خودرو، شماره فنی قطعه قبلی، ابعاد، محل اتصالات و وضعیت خشک‌کن اطلاعات مهمی هستند. برای بررسی سازگاری و استعلام قیمت می‌توانید از فروشگاه موتکسو یدک مشاوره بگیرید.
