توپی چرخ خودرو و بلبرینگ
روش تشخیص لقی، بررسی سنسور ABS و تفاوت انواع توپی
توپی چرخ خودرو یکی از اجزای مهم مجموعه چرخ است که ارتباط مکانیکی میان چرخ، بلبرینگ و بخش‌های مرتبط با سیستم تعلیق و ترمز را برقرار می‌کند. این قطعه در بسیاری از خودروها محل نصب یا بخشی از مجموعه بلبرینگ چرخ است و در برخی طراحی‌ها، با انکودر مغناطیسی یا اجزای مرتبط با سنجش سرعت چرخ نیز ارتباط دارد.
خرابی توپی چرخ یا بلبرینگ می‌تواند با صدای غیرعادی هنگام حرکت، لقی چرخ، زبری چرخش، تغییر عملکرد سیگنال ABS یا لرزش همراه شود. البته این نشانه‌ها اختصاصی نیستند و مشکلات لاستیک، ترمز، اتصالات یا حسگرها نیز ممکن است علائم مشابهی ایجاد کنند.
شناخت ساختار توپی، روش بررسی لقی و تفاوت مجموعه‌های یکپارچه و جداشونده به تشخیص دقیق‌تر خرابی و انتخاب قطعه جایگزین مناسب کمک می‌کند. در این مقاله، این موارد را با تمرکز بر نیازهای فنی خودروهای چینی بررسی می‌کنیم.
توپی چرخ خودرو چیست و چه وظیفه‌ای دارد؟
توپی چرخ قطعه‌ای مکانیکی است که چرخ به آن متصل می‌شود و امکان انتقال نیرو و چرخش کنترل‌شده مجموعه را فراهم می‌کند. بسته به طراحی خودرو، توپی می‌تواند با بلبرینگ به‌صورت یک مجموعه مستقل کار کند یا بخشی از واحد یکپارچه توپی و بلبرینگ باشد.
بلبرینگ چرخ، بارهای شعاعی و محوری واردشده به چرخ را تحمل می‌کند و اصطکاک چرخش را کاهش می‌دهد. این مجموعه باید در شرایطی مانند پیچیدن، ترمزگیری و عبور از ناهمواری‌ها، موقعیت چرخ را در محدوده مجاز حفظ کند.
اجزای مهم مجموعه توپی و بلبرینگ
- توپی چرخ: بخش اتصال چرخ که معمولاً محل قرارگیری پیچ‌ها یا استادهای چرخ است.
- بلبرینگ چرخ: مجموعه‌ای از اجزای غلتشی و مسیرهای غلتش که چرخش روان و تحمل بار را امکان‌پذیر می‌کند.
- رینگ یا انکودر مغناطیسی: در برخی طراحی‌ها، الگوی مغناطیسی لازم برای اندازه‌گیری سرعت چرخ را فراهم می‌کند.
- سنسور ABS: سرعت چرخ را اندازه‌گیری می‌کند و اطلاعات را برای سامانه ترمز ضدقفل ارسال می‌کند.
- آب‌بندها: از ورود آلودگی و رطوبت و خروج روانکار جلوگیری می‌کنند.
- اتصالات و سطوح نصب: موقعیت صحیح مجموعه را نسبت به سگدست و چرخ تعیین می‌کنند.
همه خودروها از ساختار یکسانی استفاده نمی‌کنند. بنابراین، هنگام بررسی یا سفارش قطعه باید طراحی مجموعه همان خودرو مشخص شود.
علائم خرابی توپی چرخ خودرو و بلبرینگ
۱. صدای غیرعادی هنگام حرکت
یکی از نشانه‌های احتمالی آسیب بلبرینگ، صدای زوزه، غرش یا صدای سایشی است که ممکن است با افزایش سرعت تغییر کند. شدت صدا می‌تواند در شرایط مختلف رانندگی متفاوت باشد؛ زیرا بار واردشده به چرخ و بلبرینگ هنگام پیچیدن یا تغییر مسیر تغییر می‌کند.
بااین‌حال، صدای لاستیک، سایش نامنظم آج، تماس قطعات ترمز و برخی ایرادهای انتقال قدرت نیز ممکن است صدایی مشابه ایجاد کنند. برای تعیین محل خرابی، بررسی تخصصی مجموعه چرخ و مقایسه وضعیت دو سمت محور ضروری است.
۲. لقی غیرمجاز چرخ
لقی محوری یا شعاعی بیش از حد مجاز می‌تواند نشانه فرسودگی بلبرینگ، آسیب توپی یا شل بودن اتصالات باشد. برای تشخیص، چرخ در وضعیت ایمن از نظر حرکت غیرعادی بررسی می‌شود و در صورت نیاز، مقدار لقی با ابزار اندازه‌گیری با مشخصات فنی سازنده مقایسه خواهد شد.
روش آزمون و محدوده مجاز لقی به طراحی مجموعه بستگی دارد. بنابراین، صرف احساس حرکت هنگام تکان دادن چرخ برای صدور تشخیص قطعی کافی نیست.
۳. زبری یا مقاومت غیرعادی در چرخش
اگر بلبرینگ آسیب دیده باشد، هنگام چرخاندن چرخ ممکن است زبری، گیرکردن یا صدای غیرمعمول احساس شود. آلودگی داخلی، آسیب مسیرهای غلتش یا تخریب روانکار می‌تواند در ایجاد این وضعیت نقش داشته باشد.
البته تماس لنت با دیسک ترمز یا عملکرد برخی سازوکارهای انتقال نیرو نیز ممکن است مقاومت چرخش ایجاد کند. تعمیرکار باید پیش از نسبت دادن این نشانه به بلبرینگ، عوامل دیگر را بررسی کند.
۴. اختلال در عملکرد ABS
روشن شدن چراغ هشدار ABS یا ثبت خطای سرعت یکی از چرخ‌ها می‌تواند با ایراد سنسور، سیم‌کشی، اتصال الکتریکی، انکودر مغناطیسی یا نصب نادرست مجموعه مرتبط باشد.
خرابی مکانیکی بلبرینگ نیز در برخی شرایط می‌تواند فاصله یا هم‌راستایی میان سنسور و انکودر را تحت تأثیر قرار دهد. بااین‌حال، روشن شدن چراغ ABS به‌تنهایی اثبات نمی‌کند که توپی چرخ خراب است؛ بررسی کد خطا و داده‌های زنده برای تشخیص دقیق ضروری است.
۵. افزایش دمای غیرمعمول مجموعه چرخ
اصطکاک داخلی ناشی از آسیب بلبرینگ ممکن است موجب افزایش دمای مجموعه شود. اما ترمز درگیر، گیرکردن کالیپر یا عوامل دیگر نیز می‌توانند دمای چرخ را افزایش دهند.
مقایسه دمای دو سمت محور باید با ابزار مناسب و با در نظر گرفتن شرایط رانندگی انجام شود. از لمس مستقیم قطعات داغ ترمز یا بلبرینگ برای بررسی دما خودداری کنید.

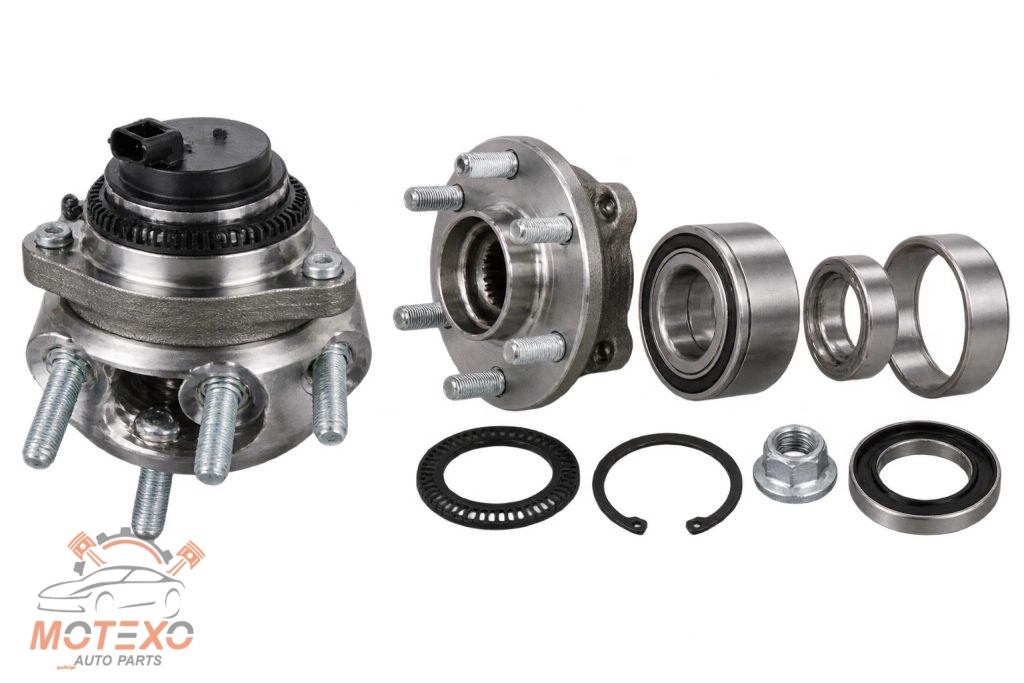

تفاوت توپی یکپارچه و بلبرینگ جداشونده چیست؟

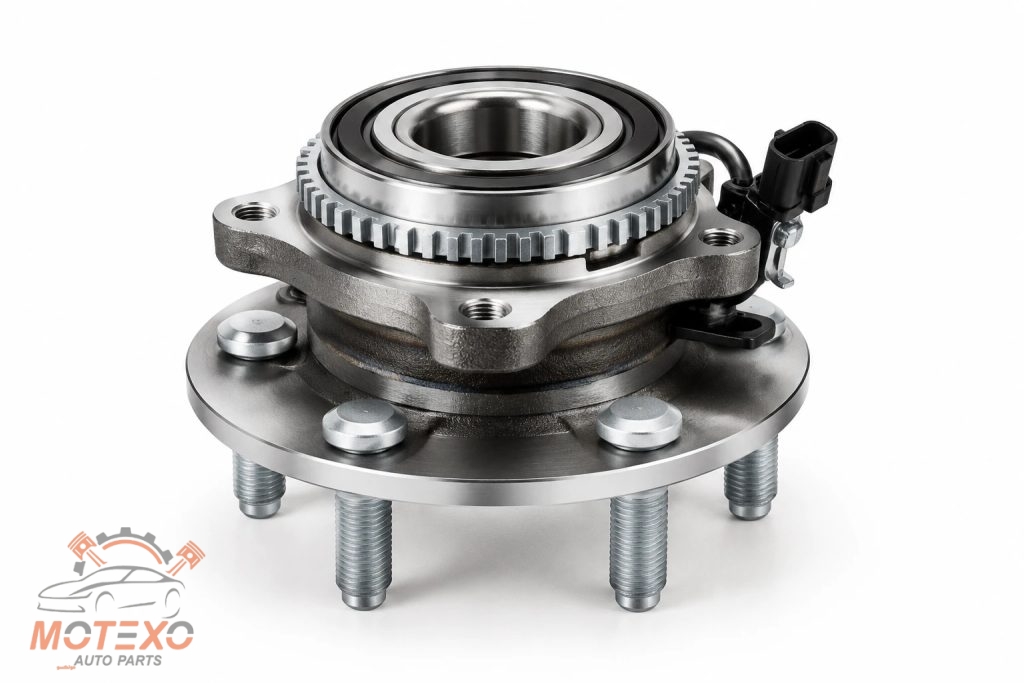

در مجموعه یکپارچه، توپی و بلبرینگ به‌صورت یک واحد طراحی و عرضه می‌شوند. در این ساختار، تعویض معمولاً شامل جایگزینی کل مجموعه است؛ زیرا اجزای اصلی برای نصب و عملکرد هماهنگ طراحی شده‌اند.
در ساختار جداشونده، بلبرینگ و توپی ممکن است قطعات مستقلی باشند. بسته به طراحی، تعمیرکار می‌تواند بلبرینگ را با ابزار مناسب از محل خود خارج کند و قطعه جدید را نصب کند، مشروط بر اینکه سایر اجزا سالم باشند.
جدول مقایسه انواع مجموعه توپی و بلبرینگ
| معیار | مجموعه یکپارچه | ساختار جداشونده |
|---|---|---|
| ساختار قطعه | توپی و بلبرینگ به‌صورت واحد | توپی و بلبرینگ قطعات مستقل |
| روش تعمیر | معمولاً تعویض مجموعه کامل | امکان تعویض مستقل بلبرینگ در طراحی‌های مجاز |
| ابزار نصب | وابسته به نوع اتصال و طراحی | ممکن است به پرس و ابزار تخصصی نیاز داشته باشد |
| حساسیت به نصب | بالا؛ به‌ویژه در اتصالات و سطح نصب | بالا؛ خصوصاً هنگام پرس و رعایت جهت نصب |
| اجزای مرتبط با ABS | ممکن است در مجموعه ادغام شده باشند | ممکن است در بلبرینگ یا قطعه مجاور قرار داشته باشند |
| معیار سفارش | شماره فنی و مشخصات کامل مجموعه | شماره فنی بلبرینگ و مشخصات توپی سازگار |
نکته فنی: یکپارچه یا جداشونده بودن مجموعه را نباید صرفاً از روی ظاهر قطعه تشخیص داد. کاتالوگ فنی و دستورالعمل تعمیراتی خودرو، مرجع اصلی تعیین ساختار و روش تعویض هستند.
سنسور ABS و ارتباط آن با توپی چرخ
سامانه ترمز ضدقفل یا ABS برای کنترل احتمال قفل شدن چرخ‌ها هنگام ترمزگیری، به اطلاعات سرعت چرخ نیاز دارد. سنسور سرعت چرخ این اطلاعات را دریافت و به واحد کنترل ارسال می‌کند.
در برخی مجموعه‌ها، سیگنال سنسور از طریق رینگ دندانه‌دار یا انکودر مغناطیسی تولید می‌شود. در نوع مغناطیسی، الگوی قطب‌های مغناطیسی روی انکودر با سنسور سازگار است و واحد کنترل از تغییرات سیگنال برای محاسبه سرعت چرخ استفاده می‌کند.
نشانه‌های احتمالی خرابی سنسور یا انکودر
- روشن شدن چراغ هشدار ABS یا ثبت کد خطای مرتبط با یک چرخ
- قطع و وصل شدن داده سرعت چرخ در دستگاه دیاگ
- مشاهده اختلاف غیرعادی میان سرعت چرخ‌ها در شرایط مشابه
- آسیب‌دیدگی سوکت، سیم‌کشی یا محل نصب سنسور
- آلودگی، خوردگی یا آسیب انکودر مغناطیسی
- نصب اشتباه بلبرینگ یا قرار گرفتن سمت نامناسب انکودر در مقابل سنسور
این نشانه‌ها باید با بررسی فنی تأیید شوند. کد خطا معمولاً محدوده سیستم یا چرخ مشکوک را مشخص می‌کند، نه اینکه الزاماً قطعه معیوب را به‌صورت قطعی تعیین کند.
روش بررسی تخصصی ABS
ابتدا کدهای خطا با دستگاه دیاگ خوانده و اطلاعات سرعت چرخ‌ها در داده‌های زنده بررسی می‌شود. سپس سیم‌کشی، سوکت و نصب سنسور از نظر آسیب فیزیکی ارزیابی می‌شوند.
نوع سنسور اهمیت زیادی دارد؛ زیرا روش آزمایش سنسورهای فعال و غیرفعال یکسان نیست. استفاده از مولتی‌متر یا اسیلوسکوپ باید مطابق دستورالعمل همان سیستم انجام شود. همچنین، در بلبرینگ‌های دارای انکودر مغناطیسی، جهت نصب قطعه اهمیت دارد و نصب وارونه ممکن است موجب اختلال در دریافت سیگنال شود.
روش اصولی تشخیص لقی توپی و خرابی بلبرینگ
تشخیص صحیح با بررسی مرحله‌ای انجام می‌شود. هدف این است که خرابی مکانیکی از ایراد ترمز، لاستیک، اتصالات و سیستم ABS تفکیک شود.
مرحله اول: بررسی ظاهری
خودرو باید روی سطح مناسب و با تجهیزات ایمن مهار شود. سپس وضعیت چرخ، اتصالات، محل نصب توپی، سیم سنسور و نشانه‌های آسیب یا آلودگی بررسی می‌شود.
موارد مهم عبارت‌اند از:
- شل بودن احتمالی اتصالات چرخ یا مجموعه توپی
- آثار خوردگی، نفوذ آب یا آلودگی در محل نصب
- آسیب دیدن سیم یا سوکت سنسور ABS
- آثار تماس غیرعادی یا تغییر شکل قطعات
- وجود نشانه‌های نشت روانکار در مجموعه‌هایی که امکان مشاهده آن وجود دارد

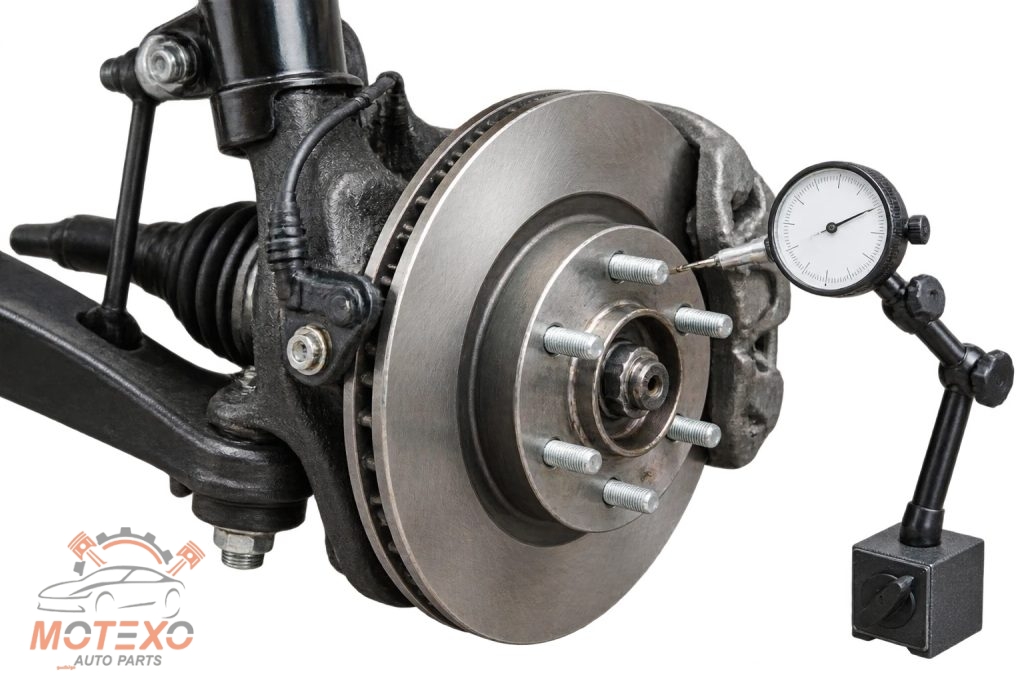

مرحله دوم: بررسی لقی محوری و شعاعی
لقی محوری به حرکت در امتداد محور چرخ و لقی شعاعی به حرکت عمود بر آن اشاره دارد. تعمیرکار با روش تعریف‌شده برای همان خودرو، چرخ را بررسی می‌کند و در صورت لزوم از ساعت اندازه‌گیری برای ثبت میزان حرکت استفاده می‌کند.
مقدار مجاز به طراحی بلبرینگ و مجموعه بستگی دارد. اگر لقی از محدوده مشخص‌شده فراتر رود، باید علت آن از جمله فرسودگی بلبرینگ، آسیب توپی یا ایراد اتصالات بررسی شود.
مرحله سوم: بررسی چرخش و صدا
چرخاندن چرخ در وضعیت ایمن می‌تواند به شناسایی زبری یا صدای غیرمعمول کمک کند. بااین‌حال، وجود صدای خفیف یا مقاومت جزئی در هر مجموعه‌ای به معنای خرابی نیست؛ ساختار ترمز و انتقال نیرو نیز بر چرخش اثر می‌گذارند.
در صورت نیاز، تعمیرکار با استفاده از روش‌های تخصصی، منشأ صدا را مشخص می‌کند. آزمون‌های جاده‌ای یا بررسی هنگام حرکت باید توسط فرد متخصص و با رعایت اصول ایمنی انجام شوند.
مرحله چهارم: بررسی داده‌های دیاگ
اگر چراغ ABS روشن است یا عملکرد سامانه غیرعادی به نظر می‌رسد، داده زنده سرعت چرخ‌ها و کدهای خطا باید بررسی شوند. مقایسه سیگنال‌ها می‌تواند به تشخیص ایراد سنسور، سیم‌کشی یا انکودر کمک کند.
اگر خطا پس از بررسی سنسور و مدار آن همچنان وجود داشته باشد، وضعیت انکودر و سازگاری مجموعه توپی و بلبرینگ نیز باید ارزیابی شود.
عوامل مؤثر بر خرابی توپی چرخ و بلبرینگ
عمر این مجموعه به شرایط کاری، کیفیت قطعه، آب‌بندی و شیوه نصب وابسته است. عوامل مهم عبارت‌اند از:
- نفوذ آب و آلودگی: آسیب به آب‌بندها می‌تواند ورود رطوبت و ذرات آلاینده را تسهیل کند.
- نصب غیراصولی: وارد کردن نیرو از مسیر نامناسب هنگام پرس ممکن است به مسیرهای غلتش یا اجزای داخلی آسیب برساند.
- سفت کردن نامناسب اتصالات: گشتاور خارج از محدوده تعیین‌شده می‌تواند بر عملکرد و عمر مجموعه اثر بگذارد.
- ضربه و بارگذاری شدید: بارهای غیرعادی ممکن است به توپی، بلبرینگ یا سطوح نصب صدمه وارد کنند.
- قطعه نامتناسب: اختلاف ابعاد یا مشخصات فنی می‌تواند باعث نصب نادرست یا عملکرد نامناسب شود.
- آسیب به انکودر ABS: آلودگی، ضربه یا نصب اشتباه ممکن است سیگنال سرعت چرخ را مختل کند.
در زمان تعویض، باید علت خرابی نیز بررسی شود. نصب بلبرینگ جدید بدون اصلاح مشکل نصب یا اتصالات ممکن است به خرابی زودهنگام منجر شود.
راهنمای خرید توپی چرخ خودروهای چینی
انتخاب قطعه مناسب نیازمند تطبیق دقیق مشخصات فنی است. قطعاتی که از نظر ظاهری مشابه هستند، ممکن است از نظر ابعاد، نوع بلبرینگ، محل نصب سنسور یا ساختار انکودر تفاوت داشته باشند.
۱. شماره فنی و مشخصات خودرو را بررسی کنید
برای سفارش دقیق، اطلاعات مدل و سال ساخت، نوع پیشرانه، محور موردنظر و شماره فنی قطعه قبلی را آماده کنید. در برخی خودروها، تغییرات فنی میان نسخه‌های تولیدی می‌تواند بر سازگاری قطعات اثر بگذارد.
۲. نوع مجموعه و محل نصب را مشخص کنید
پیش از خرید، مشخص کنید قطعه برای محور جلو است یا عقب و آیا بلبرینگ به‌صورت یکپارچه با توپی عرضه می‌شود یا جداگانه قابل تعویض است. وجود یا نبود انکودر ABS و نوع اتصال نیز باید با کاتالوگ فنی تطبیق داده شود.
۳. تفاوت OEM، قطعه شرکتی و افترمارکت
OEM معمولاً به تولیدکننده تجهیزات اصلی اشاره دارد، اما درج این عنوان به‌تنهایی اصالت یا سازگاری محصول را تضمین نمی‌کند. قطعه شرکتی نیز باید بر اساس مشخصات عرضه‌کننده و مستندات قابل بررسی ارزیابی شود.
قطعات افترمارکت توسط تولیدکنندگان مستقل ساخته می‌شوند و ممکن است از نظر کیفیت ساخت، مواد و مشخصات فنی با یکدیگر تفاوت داشته باشند. هنگام انتخاب، شماره فنی، سازنده، ضمانت و انطباق با طراحی خودرو را در اولویت قرار دهید.
۴. دریافت راهنمایی از موتکسو یدک
برای بررسی قطعات سازگار با خودروهای چینی، می‌توانید به وب‌سایت موتکسو یدک (Motexo Yadak)، مرجع تخصصی قطعات خودروهای چینی، مراجعه کنید. هنگام استعلام، شماره فنی قطعه قبلی، محور نصب و اطلاعات خودرو را ارائه دهید تا بررسی سازگاری دقیق‌تر انجام شود.
برای مشاهده محصولات، استعلام قیمت و دریافت مشاوره درباره توپی چرخ، بلبرینگ و قطعات مرتبط با ABS، به دسته‌بندی‌های مرتبط در فروشگاه موتکسو یدک مراجعه کنید. پیش از ثبت سفارش، تطبیق مشخصات فنی و نوع مجموعه را تأیید کنید.
چه زمانی باید خرابی توپی چرخ را جدی گرفت؟
اگر لقی محسوس چرخ، صدای شدید و رو به افزایش، داغ شدن غیرعادی مجموعه یا تغییر رفتار خودرو مشاهده شود، بررسی فنی را به تعویق نیندازید. آسیب جدی بلبرینگ یا اتصالات چرخ می‌تواند ایمنی و پایداری خودرو را تحت تأثیر قرار دهد.
در صورت وجود لقی شدید، صدای سایشی قابل‌توجه یا نشانه‌های آسیب مکانیکی، از ادامه رانندگی خودداری کنید و از خدمات تخصصی کمک بگیرید. همچنین، روشن شدن چراغ ABS نیازمند بررسی است؛ زیرا ممکن است عملکرد ترمز ضدقفل مختل شده باشد.
جمع‌بندی
توپی چرخ و بلبرینگ در حفظ چرخش روان، تحمل بار و پایداری مجموعه چرخ نقش مهمی دارند. لقی غیرمجاز، صدای وابسته به سرعت، زبری چرخش و خطاهای ABS از نشانه‌هایی هستند که باید با بررسی فنی ارزیابی شوند. تشخیص دقیق مستلزم تفکیک خرابی بلبرینگ و توپی از ایراد سنسور، انکودر، ترمز و اتصالات است.
تفاوت مجموعه یکپارچه و جداشونده نیز بر روش تعمیر و انتخاب قطعه اثر می‌گذارد. به همین دلیل، شماره فنی، محور نصب، نوع بلبرینگ و مشخصات سیستم ABS باید پیش از سفارش بررسی شوند.
برای مشاهده محصولات مرتبط، استعلام قیمت و دریافت مشاوره تخصصی درباره قطعات خودروهای چینی، می‌توانید از فروشگاه موتکسو یدک (Motexo Yadak) استفاده کنید. ارائه اطلاعات دقیق خودرو و شماره فنی قطعه قبلی به انتخاب سازگارتر کمک می‌کند.
سوالات متداول
۱. مهم‌ترین علائم خرابی توپی چرخ خودرو چیست؟
لقی غیرمجاز چرخ، صدای غیرعادی وابسته به سرعت، زبری چرخش و در برخی موارد اختلال سیگنال ABS از نشانه‌های احتمالی خرابی توپی یا بلبرینگ هستند.
۲. آیا خرابی بلبرینگ چرخ باعث روشن شدن چراغ ABS می‌شود؟
ممکن است، به‌ویژه اگر خرابی مکانیکی بر فاصله سنسور و انکودر اثر بگذارد. بااین‌حال، خرابی سنسور، سیم‌کشی یا انکودر نیز می‌تواند علت باشد و باید با دیاگ بررسی شود.
۳. تفاوت توپی یکپارچه و بلبرینگ جداشونده چیست؟
در مجموعه یکپارچه، توپی و بلبرینگ به‌صورت یک واحد تعویض می‌شوند. در ساختار جداشونده، در صورت تأیید طراحی و سالم بودن سایر اجزا، امکان تعویض مستقل بلبرینگ وجود دارد.
۴. آیا می‌توان خرابی بلبرینگ را با تکان دادن چرخ تشخیص داد؟
بررسی لقی می‌تواند سرنخ مهمی باشد، اما برای تشخیص قطعی کافی نیست. اتصالات، اجزای ترمز و سایر بخش‌های مجموعه نیز باید بررسی شوند و میزان لقی با مشخصات فنی مقایسه شود.
۵. هنگام خرید توپی چرخ چه مشخصاتی اهمیت دارد؟
شماره فنی، محور نصب، ابعاد و اتصالات، نوع بلبرینگ، سازگاری با سنسور ABS و مشخصات دقیق خودرو از مهم‌ترین معیارها هستند.
۶. برای انتخاب توپی چرخ مناسب خودروهای چینی از کجا مشاوره بگیریم؟
می‌توانید به فروشگاه موتکسو یدک مراجعه کنید و با ارائه اطلاعات خودرو و شماره فنی قطعه قبلی، درباره سازگاری محصول، موجودی و استعلام قیمت راهنمایی بگیرید.
